Чем и как вывернуть сломанный болт или шпильку

01.04.2015

Как же высверлить сломанный болт или шпильку? В некоторых случаях извлечение сломанных обломков болтов и шпилек может восстановить деталь. Извлечь их можно используя специальный инструмент – экстрактор болтов.

Он бывает:

  1. Кононический;
  2. Комбинированный;
  3. Комбинированный двусторонний;
  4. Прямые.

Сначала нужно просверлить в обломке отверстие. Для того чтобы вынуть обломок, может помочь особая втулка, если же шпилька сломана на одном уровне с поверхностью детали, необходимо работать предельно осторожно и внимательно наклонить торцевую поверхность обломка.

Кононические

Чем вывернуть болт?Он снабжен левой конической резьбой. При вворачивании в отверстие, засверленное в обломанной шпильке, он рано или поздно заклинивается в нем и затем выворачивает шпильку.

как выкрутить сломанную шпильку

высверливание сломанных болтовИнструмент изготовлен из закаленной хромованадиевой стали. Они поставляются как поштучно, так и в наборах для наиболее распространенных размеров резьбы. Каждая фирма-производитель указывает, какому размеру резьбы (диаметру шпильки) соответствует та или иная модель. Если такая информация отсутствует, ее можно найти в фирменном каталоге. Если и этого сделать не удалось, тогда можно воспользоваться таблицей приблизительного соответствия между диаметром цилиндрической части конического экстрактора и номиналом резьбы обломанной шпильки.

Диаметр Резьба
От До
3,2 4,0 М3 - М6
4,0 5,5 М6 - М8
5,5 7,0 М8 - М11
7,0 9,5 М11 - М14
9,5 13 М14 - М18
13 17 М18 - М24
17 21 М24 - М33
21 25 М33 - M50

Показан самый распространенный тип конического демонтажного инструмента - с относительно мелкой резьбой. Существуют и другие типы конических моделей, которые незначительно отличаются по рабочим свойствам.

Комбинированный

экстрактор комбинированныйОн совмещает в себе сверло и собственно экстрактор. Однако он обязательно требует для своего применения реверсивной дрели с переменным числом оборотов (от 350 до 800 об./мин).

Такая модель состоит из двух деталей: втулки и ввернутого в нее сверла. Сверло - левого вращения. На его средней части нарезана резьба, на которую навинчивается втулка. Втулка имеет коническую левую резьбу, как и ранее описанная коническая модель. В верхней ее части - шестигранный профиль для того чтобы использовать ключ рожковый или ключ гаечный накидной.

как высверлить сломанную шпильку

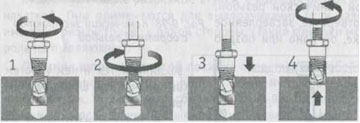

Как высверлить сломанный болт с помощью комбинированной модели? Высверливание сломанных болтов и удаления шпильки с применением этой модели состоит из четырех этапов.

  1. Засверливание. Применяется левое вращение дрели. Перед началом засверливания втулка по резьбе "сгоняется" назад, где свободно вращается вместе со сверлом;
  2. Вращением дрели в прямом (правом) направлении втулка "сгоняется" по сверлу вниз. При этом втулку придерживают за шестигранный профиль;
  3. При помощи шестигранного профиля производится начальное заворачивание втулки в отверстие в обломанной шпильке;
  4. Дрель переключается на левое вращение, и втулка вворачивается в отверстие до заклинивания. Продолжение вращения приводит к выворачиванию шпильки.

Комбинированный двусторонний

как высверлить сломанный болтТакже требует использования дрели с левым вращением патрона (реверсом). Он представляет собой стержень со сверлом левого вращения на одной стороне и конической моделью на другой. Размер сверла соответствует размеру экстрактора. Он поставляется в наборах под размеры шпилек М3, М4, М5 и Мб. Как выкрутить сломанный болт таким предметом? Применение его практически не отличается от применения конической модели.

Прямые

прямые экстракторы в набореПоставляются в наборах. Набор состоит из сверл, втулок, прямых экстракторов и державок. Последовательность действий зависит от того, выступает обломанная шпилька наружу или нет.

Как вывернуть сломанный болт при выступающей шпильке?

как вывернуть сломанный болт

  1. Накернить торец обломанной шпильки;
  2. Выполнить предварительное засверливание;
  3. Выполнить рабочее засверливание сверлом номинального диаметра;
  4. Ввернуть экстрактор в отверстие и вывернуть шпильку.

Как выкрутить сломанную шпильку при заглубленной шпильке?

как выкрутить сломанный болт

  1. Выполнить предварительное засверливание, используя направляющую втулку, внешний диаметр которой должен соответствовать отверстию, а внутренний - сверлу;
  2. Выполнить рабочее засверливание сверлом номинального диаметра (без применения втулки);
  3. Ввернуть экстрактор в засверленное отверстие и вывернуть шпильку.

Как видно из описания, применение прямой модели требует дополнительной операции: предварительного засверливания. Это связано с тем, что конический аналог с обратной резьбой совершенно не чувствителен к форме отверстия, что составляет, несомненно, его значительное преимущество. Чем и как высверлить сломанную шпильку с минимальными затратами? Надо добавить, что конические, в общем и целом, дешевле.

Втулки для сверления резьбы в шпильках, обломанных в глубине отверстия, могут быть полезными и при работе с коническими. К сожалению, они предлагаются вне наборов только немногими производителями.
