Захват предметов без специального рабочего профиля

08.04.2015

Переставные клещи имеют довольно большую популярность из-за уникальной возможности к крепкому захвату разнообразных по форме деталей в различном диапозоне форморазмеров. Они могут применяться как ключ трубный рычажный и трубный гаечный ключ, или же для деталей, которые не обладают стандартными профилями.

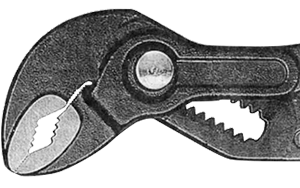

рабочие профили для переставного ключа

В больших пределах форма рабочих губок может изменяться, самой популярной является изображенная на картинке. В своей конструкции переставные клещи имеют вначале часть со сравнительно маленькой насечкой, а внутреннюю с большей. В корневой части расположена еще одна маленькая насечка, при ее применении соотношение плеч рычага возрастает до 1:5 - 1:7. Меньше популярны прямые губки с маленькой насечкой.

Коробчатый шарнир

ключ с коробчатым шарниром от AIST

Классика для подобного инструмента. Его ось обладает рабочим профилем укороченной окружности. При работе ось перемещается в крепкое сцепление с полукруглыми выемками по двум краям коробчатого шарнира, а при большем раздвижении губок расположение оси можно поменять. Это прочная и надежная конструкция. Число положений изменяется от четырех (в клещах малого размера) до шести - семи (в большинстве моделей).

Накладной шарнир

ключ с накладным шарниром от AIST

Накладной шарнир не так крепок, так как прилагаемое на него усилие несимметрично. В большинстве его ось шарнира представлена в виде болта или винта, и шарнир может регулироваться. Только если применяются большое усилие и нагрузки необходимо смотреть за тем, как крепко шарнир затянут. При выборе ключа такого типа предпочтение следует отдавать моделям, к которым поставляются запасные оси.

Накладной шарнир с направляющими канавками

ключ с накладным шарниром и канавками

Используется не так часто. Производить его сложней, но при этом он может обеспечить меньшие люфты и имеет большую прочность, потому что нагрузка на ось шарнира меньше. Конструкция отличается особенно широким максимальным раствором губок. Столь широкий захват в состоянии обеспечить только такой тип шарнира. Однако не менее половины моделей с шарниром такого типа имеют максимальный раствор того же порядка, что и модели классическим коробчатым или простым накладным шарнирами.

Любая конструкция шарнира требует точного изготовления всех ее частей и прецизионной закалки рабочих поверхностей. При применении некачественных сталей и при отступлении от точности соблюдения размеров и режимов термической обработки, как прочность, так и износостойкость шарнира резко снижаются.

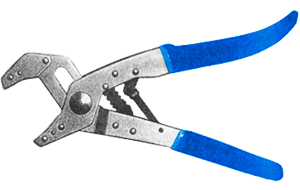

ключ с саморегулирующимся шарниромМногие производители предлагают модели с так называемыми "саморегулирующимися" шарнирами, которые не требуют изменения положения губок при уменьшении раствора и имеют более мелкий шаг, чем те типы шарниров, которые были описаны выше. Она интересна, прежде всего в технологическом плане. Такая конструкция, собранная на заклепках, может производиться по существенно более дешевым технологиям, чем традиционная, из кованых заготовок, причем без особого ухудшения качества.

Причина в том, что перед сборкой отдельные части можно подвергать разной термической обработке и за счет этого более простыми технологическими приемами удовлетворить как требование высокой твердости насечки, так и требование высокой конструкционной прочности ручек и рычагов.

Другой вариант переставных клещей с саморегулирующимся шарниром показан на картинке ниже. Это одна из наиболее мощных и надежных конструкций, зарекомендовавшая себя с шарниром, изготовленные по классической технологии.

ключи классические с саморегулируещимся шарниром

На что обратить внимание?

При выборе модели следует обращать внимание на точность изготовления инструмента. Не должно быть ощутимых люфтов в шарнире. Важное значение имеет острота и высокая твердость насечки на губках. Также надо помнить, что усилие фиксации прежде всего зависит от соотношения плеч рычагов с обеих сторон шарнира. Следовательно, при одинаковой длине ручек, захват будет более мощным у тех клещей, у которых короче расстояние от шарнира до рабочей части губок.

Такие ключи представляют собой один из самых важных инструментов, применяемых для проведения ремонтных работ. Они сочетают достаточно тонкие губки, позволяющие работать в местах с ограниченным доступом, с высоким усилием фиксации разных по форме предметов. Никакой другой инструмент этим сочетанием свойств не обладает. К ним часто приходится прибегать в критических ситуациях. Нагрузка на них может достигать высоких значений.

Экономить на столь нужном инструменте не стоит и лучше приобретать ключи только зарекомендовавших себя торговых марок, таких как AIST. В нашем магазине есть не только такие модели, есть все разновидности гаечных ключей. А набор ключей для автомобиля представлен в широком ассортименте.
