Сравнение и виды динамометрических ключей

06.03.2018


На сегодняшний день для всех слесарно-монтажных резьбовых соединений требуется соблюдение определённого крутящего момента затяжки. Для решения данной задачи существуют специальные Динамометрические ключи, которые способны передать на крепеж необходимый момент силы. В данной статье рассмотрим, какие бывают динамометрические ключи.

Виды динамометрических ключей

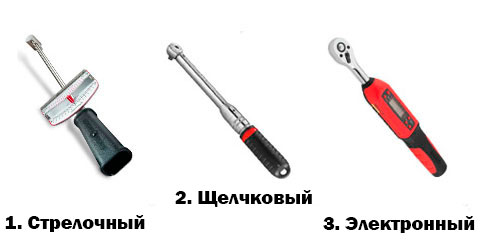

Разновидности динамометрических ключей:

Как выглядит динамометрический ключ

Каждый вид инструмента имеет свои конструктивные особенности, плюсы и недостатки. Рассмотрим детально каждую группу.

Обзор динамометрических ключей

Обзор устройства динамометрических ключей

Виды динамометрических ключей

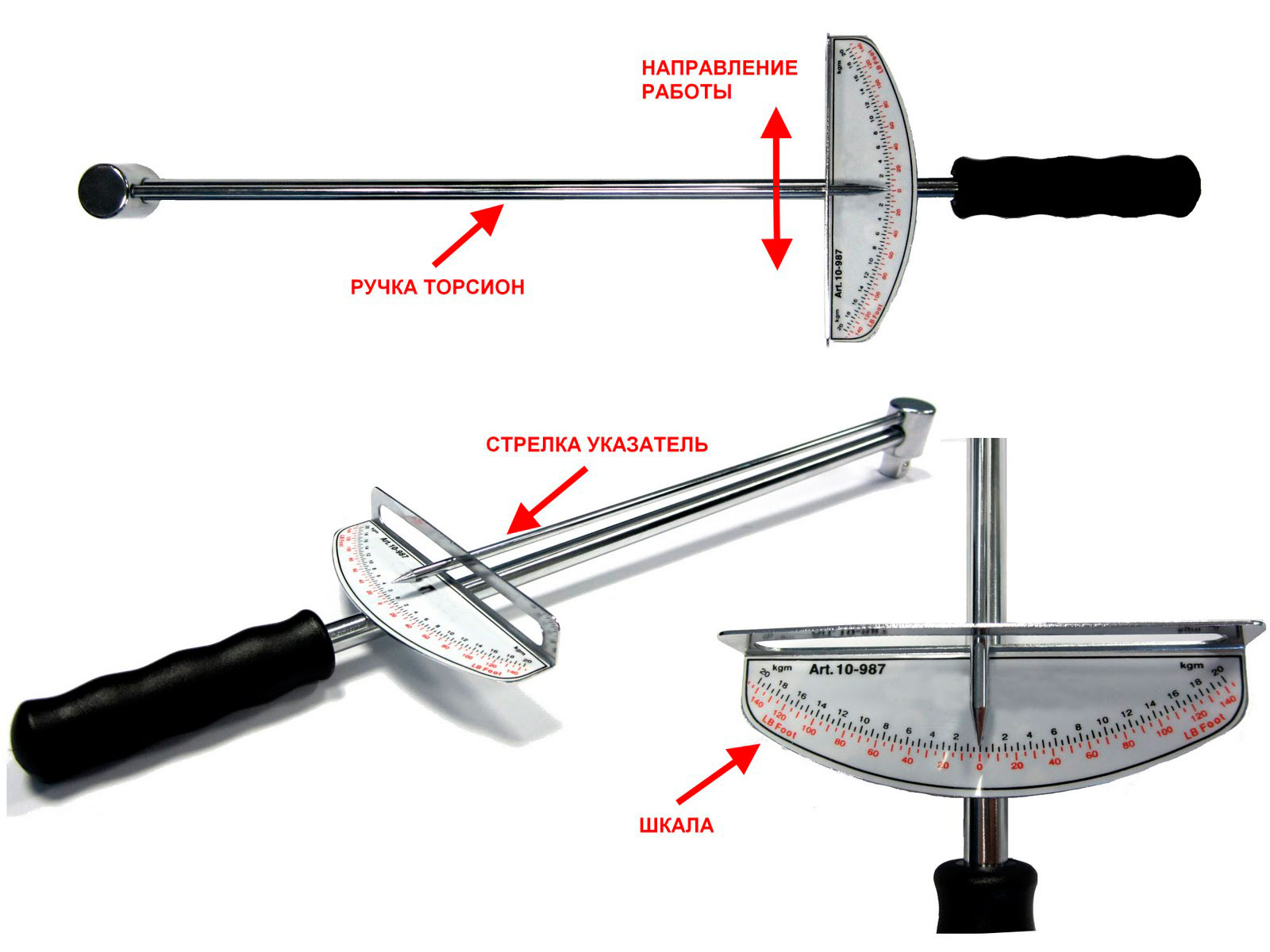

1. Самый простой вариант. Принцип его работы устроен на изгибе рычага со шкалой и неподвижного указателя. Первый рычаг используется для передачи усилия на крепеж. Второй рычаг с одной стороны прикреплён к головке ключа, а с другой стороны свободен, служа указателем, который показывает значение крутящего момента в конкретный момент времени. На картинке показано устройство динамометрического ключа подобного вида.

Плюсы:

  • Низкая стоимость;
  • Начало контролируемого диапазона динамометрических ключей от 0 Нм;
  • Шкала в обе стороны. Позволяет закручивать крепеж с правой и левой резьбой.

Недостатки:

  • Низкая точность;
  • Ключи данного вида не подлежат регулировке, поэтому со временем изнашиваются и теряют точность, что делает их использование бесполезным занятием;
  • Невозможно работать в труднодоступных местах, так как необходимо всегда следить за затяжкой по стрелке;
  • Отсутствует храповый механизм, как у трещотки. Ключ необходимо всегда переставлять.

Данный вид ключей не способен обеспечить высокую точность работ, поэтому, чаще всего, используется для непрофессиональных слесарно-монтажных работ и для гаражного ремонта.

Устройство, конструкция и схема


виды динамометрических ключей

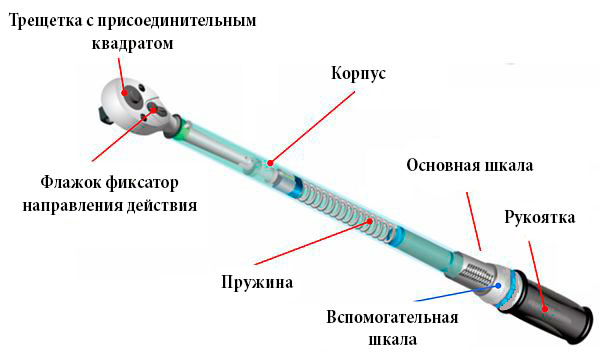

2. Как устроен данный динамометрический ключ? Конструкция динамометрического ключа хорошо показана на картинке. В устройство таких ключей входит специальный пружинный механизм, который позволяет установить на инструменте необходимый крутящий момент и передать его на крепеж, не превысив выставленного значения. Еще одним обязательным условием таких ключей является наличие храпового механизма, как у обычной трещотки. С помощью шкал, которые расположены на корпусе ключа, необходимый момент затяжки выставляется заранее. Как только установленный момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. Динамометрический ключ с трещоткой удобен в работе, так как необходимо просто закручивать соединение до щелчка. Устроены таким образом, что имея ремкомплекты и запасные части могут быть отремонтированы. Как правило, схема конструкции определенной модели прилагается к инструменту.

Ключи имеют большую разновидность диапазонов крутящего момента от 5 до 3000 Нм. Размеры присоединительных приводов: 1/4, 3/8, 1/2, 3/4, 1 и 1 1/2 дюйма.

Плюсы:

  • Погрешность не выше 4%;
  • Простота работы обеспечивается наличием храпового механизма;
  • Крутящий момент устанавливается заранее и его не нужно контролировать. Как только он будет достигнут, ключ издаст характерный щелчок;
  • Удобно использовать в труднодоступных местах;
  • Ремонтопригоден;
  • Некоторые модели могут работать с правой и левой резьбой.

Недостатки:

  • Требуют проверки и калибровки;
  • Храповый механизм трещотки может выйти из строя, но на некоторые модели имеются специальные ремкомплекты.

Для того, чтобы ключ не испытывал максимальные нагрузки и работал долго с минимальной погрешностью, его не нужно использовать в крайних значениях диапазона крутящего момента. Поэтому рекомендуется покупать ключи с перекрытием рабочих значений.

Можно сказать, что такой вид инструмента является самой популярной разновидностью динамометрических ключей для автомобиля и не только, так как они удобны в использовании и имеют невысокую стоимость.


Первые два вида относятся к механическим динамометрическим ключам, которые измеряют крутящий момент за счет специальной конструкции или специального механизма. Обязательно они имеют шкалу для слежения или установки момента силы, поэтому относятся к шкальным динамометрическим ключам.

Сравнение динамометрических ключейкакие бывают динамометрические ключи

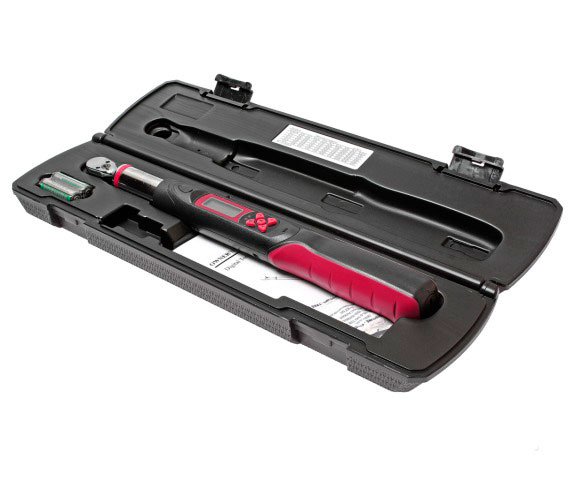

3. На первый взгляд, такой вид ключей выглядит как предыдущий, но он имеет больше возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран электронного динамометрического ключа. Погрешность ключа минимальна за счет электронной “начинки”. Необходимый момент силы выставляется на дисплее и при достижении установленного значения, ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

Плюсы:

  • Вывод значений крутящего момента в разных значениях силы;
  • Световая и звуковая индикация;
  • Высокая точность;
  • Возможность замерить крутящий момент у уже закрученного соединения;
  • Двухстороннее действие: “по” и “против” часовой стрелки;
  • Не требует регулировки;
  • Удобство работы за счет храпового механизма;
  • Сохранение значений в память.

Недостатки:

  • Высокая стоимость;
  • Требует бережного использования;

Подобные ключи имеют большой функционал и высокую точность измерения, но из-за своей цены они используются в тех сферах, где установлены жесткие рамки по точности проводимых работ.


Видео обзор динамометрических ключей



Сравнение динамометрических ключей


Вид ключа Погрешность  Наличие трещетки Звуковая индикация Двухстороннее действие Работа в труднодоступных местах Регулировка
Со стрелкой 5-20% нет нет да нет не регулируется
Щелчковый 4%  да да у некоторых моделей

да

1 раз в год или чаще
Цифровой

2.5%

да

да

да

да

не нужно


Сравнив модели, можно сказать, что самыми популярным инструментом данного направления являются предельные щелчковые динамометрические ключи. Самую высокую точность (минимальную погрешность) имеют электронные динамометрические ключи, но стоимость таких моделей может в несколько раз превышать цену обычных ключей. Поэтому если при работе с ответственными резьбовыми соединениями требуется минимальная погрешность, то стоит рассматривать второй или третий тип ключей. При этом сравнивая одинаковые виды ключей, необходимо учитывать конструктивные особенности каждой модели. Например, для обзора динамометрических ключей на нашем сайте используйте функцию - "Сравнение".

Для повышения точности при работе с большинством размеров и видов резьбовых соединений, наша компания рекомендует приобретать ключи с перекрытием моментов затяжки.
