Присоединительные квадраты инструмента и их характеристики

13.04.2015

Система с посадочным квадратом 1/2"

Cборный монтажный инструмент с размером посадочного квадрата 1/2" в подавляющем большинстве случаев становится основой, на которой создается вся система слесарно-монтажного инструмента, будь это производственный цех, авторемонтная мастерская или личный гараж.

В то же самое время рабочий инструмент и адаптеры системы 1/2" не настолько компактны, чтобы быть удобными при использовании с профилями до 14- 17 мм в труднодоступных местах. Как следствие, систему на 1/2" желательно дополнять каким-то количеством приводов и рабочих насадок одной из систем с меньшим размером присоединительного квадра (1/4" или 3/8"). Причем совсем не обязательно иметь головки торцевые и отверточные всех размеров.

При необходимости работать с шестигранниками свыше 30 мм, систему 1/2" приходится дополнять инструментом и переходниками на 3/4". Часто нужно всего лишь несколько размеров, которые применяются эпизодически. В систему 1/2" могут входить проходные головки с посадочным шестигранником на 22 мм.

Размеры рабочих насадок для квадрата 1/2"

  1. Внешний 6-гранник: от 8 до 34 мм (многие производители - только до 32 мм);
  2. Внешний T0RX: от Е10 до Е20;
  3. Внутренний 6-гранник: от 3 до 19 мм;
  4. Внутренний T0RX: от Т20 до Т60;
  5. Профиль XZN: от М5 до М14.

Система с посадочным квадратом 1/4"

Она является основной при работе с точной механикой, электроникой и бытовой техникой, а также первым кандидатом на дополнение к системе 1/2" в авторемонтных мастерских. При использовании внешнего шестигранного профилями от 4 до 11 мм все операции легче и удобнее выполнять инструментом системы 1/4". При использовании в труднодоступных местах он в большинстве случаев может применяться и для размеров до 13 - 14 мм. Типичный пример - работа в плотном монтаже навесных агрегатов двигателем транспортной техники.

Торцевые головки и принадлежности системы 1/4" в подавляющем большинстве поступают в продажу, как набор головок. В нем желательно наличие отверточной рукоятки (обязательно с квадратным гнездом 1/4" в тыльной части ручки), Т-образной рукоятки, храповый механизм трещотка, минимум двух удлинителей, шарнира и переходника на шестигранник 1/4".. Достаточно удобно иметь и комплект глубоких головок. Для системы 1/4" настоятельно рекомендуется выбирать насадки с шестигранным профилем. При работе с крепежными соединениями малого размера 12-гранные профили могут "скруглять" грани крепежа уже при не очень больших нагрузках.

При выборе набора можно учесть тот факт, что приводы квадрата 1/4" редко подвергается высоким нагрузкам. Когда необходимо приложить увеличенный крутящий момент к относительно большим (для этой системы) размерам крепежа (12 -14 мм), лучше все-таки использовать инструмент квадрата 1/2", хотя бы из соображений большего размера приводов. А крепеж размером от 11 мм и ниже уже может оказать "серьезного сопротивления". Как следствие, требования к порочности инструмента системы 1/4" не очень высоки.

Размеры рабочих насадок для квадрата 1/4"

  1. Внешний 6-гранник: от 4 до 16 мм (многие бренды от 5,5 до 14).
  2. Внешний TORX: от Е4 до Е8;
  3. Внутренний 6-гранник: от 3 до 6 мм
  4. Внутренний TORX: от Т8 до Т40.

Система с посадочным квадратом 3/8"

Данная система присоединительного квадрта одна из самых универсальных. Она включает в себя популярные размеры шестигранных профилей, от 7 до 24-26 мм. Но при этом для того, чтобы применить ее универсализм необходимо иметь мощный инструмент на 1/2” и адапетр с 1/2"-3/8”. Это необходимо по тому, так как стандартный размер рукоятки инструмента в этой системе 150-160 мм (бывает максимально 200 мм), а с шарниром не более 250 мм. Соотвественно этого мало для полного использования с соединением от 17 мм и больше.

При этом данная система годится для налчиия в багажнике большинства автолюбителей, имеющих легковую машину. Преимущественно она применяется автомастерами, которые работают с двигателем автомобиля. Пневмоинструмент использует головки, удлинители и т.д. системы 3/8 и с соединениями до 17 - 19 мм.

Размеры рабочих насадок для квадрата 3/8"

  1. Внешний 6-гранник: от 5,5 до 26 мм (у многих брендов от 7 до 22 мм);
  2. Внешний T0RX®: от Е4 до Е18;
  3. Внутренний 6-гранник: от 3 до 12 мм;
  4. Внутренний T0RX®: от Т8 до Т50.

Система с посадочным квадратом 3/4" и 1”

Эти системы инструмента необходимы для работы с крепежом размером от 30 мм и выше. Прежде всего, они используются при работе с тяжелой транспортной и строительной техникой. Пользоваться этим инструментом приходится реже, чем инструментом на 1/2", и он существенно дороже. Как следствие, никто из этих производителей не предлагает в этих системах такого разнообразия рабочих насадок, приводов и переходников, как для систем 1/2", 3/8" и 1/4". Часто используется формирование приводов разного типа из составных частей.

Практически все производители выпускают в этих системах инструмента только торцевые головки под внешний шестигранник. В системах 3/4" как 6-шестигранные, так и двенадцатигранные профили встречаются приблизительно поровну. В системах 1" преобладает предложение 12-гранных профилей: большие размеры граней крепежа делают их деформацию маловероятной.

Размеры рабочих насадок (внешний 6-гранник)

  1. Система 3/4": от 17 до 70 мм.
  2. Система 1": от 27 до 80 мм.

Почему нет систем инструмента с присоединительным квадратом более 1"?

Применение систем инструмента для крепежа с размером применяемого профиля свыше 60 - 70 мм во многих случаях теряет свой смысл. Причина в том, что основные преимущества сборного монтажного инструмента появляются при необходимости работать с достаточно большим числом разных рабочих профилей. Тогда-то и достигается экономия на приводах и переходниках, которые используются вместе с разными насадками. Крепеж больших размеров в конкретных конструкциях не отличается особым разнообразием. Вопросы прочности рабочего профиля крепежа из-за которых предпочтительнее применять накидной 6-гранник, тоже отходят на второй план, и с ростом размера рабочего профиля становится экономически более выгодно использовать обычные гаечные ключи. По этой причине системы ручного инструмента с присоединительным квадратом более 1", которые еще несколько лет назад присутствовали в производственных программах многих производителей, сегодня уже никто не предлагает. Исключение составляют системы насадок для пневматического инструмента. Причина понятна: они применяются в промышленных условиях вместе с мощными пневматическими приводами и альтернативы им в этом качестве нет, поскольку обычные гаечные ключи применение механизированных приводов не допускают.

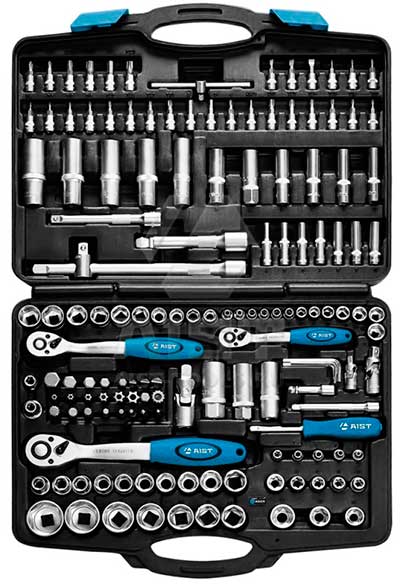

Принципы формирования наборов сборного слесарно-монтажного инструмента

Принцип создания наборов инструментаОсновой обычно служит комплект на 1/2", включающий все те приводы, адаптеры и головки, которые нужны для работы. Во многих ситуациях также необходимо купить комплект приводов и насадок на 1/4" для работ в трудодоступных местах. Отдельные головки (например, 6-гранную на 8 мм для работы со штуцерами тормозных цилиндров) неплохо иметь и в глубоком варианте. Затем необходимо узнать вероятный набор ключей рожковых, накидных и комбинированных и другого необходимого инструмента, и тогда уже выбирать мебель для содержания приобретенного набора инструмента.
