Виды пневмогайковертов

31.10.2018


Резьбовые соединения возможно открутить или закрутить различным инструментом, например, ручным, электрическим или пневматическим. Если у Вас есть компрессор, система для подготовки воздуха, воздушные шланги и фитинги, то для работы с крепежом подойдет пневматический гайковерт. Предлагаем Вашему вниманию обзор основных видов пневмогайковертов.

Обзор пневматических гайковертов



Все пневмогайковерты различаются по типу встроенного в корпус механизма, следовательно, по принципу воздействия на крепеж.

Тип механизма:

  • Безударный;
  • Ударный.

Безударные модели воздействуют на резьбовые соединения исключительно за счет вращательного действия приводного вала, которое создается двигателем (ротором) инструмента. Как правило, такие модели имеют невысокий крутящий момент, поэтому используются для работы с резьбовыми соединениями небольших размеров. Модели с маленьким крутящим моментом не рекомендуется использовать для начального срыва или финальной затяжки резьбовых соединений. Безударные модели малоэффективны для “прикипевшего” крепежа.

Ударные воздействуют на крепеж за счет вращательного действия приводного вала и импульсов ударного механизма. Мощные импульсы, создаваемые ударным механизмом инструмента, позволяют откручивать даже самые заржавевшие соединения. В зависимости от мощности пневмогайковерта, возможно откручивать гайки и болты самых различных размеров.

Обзор форм корпуса


Формы корпуса:

  • Угловой;
  • Пистолетный;
  • Прямой.

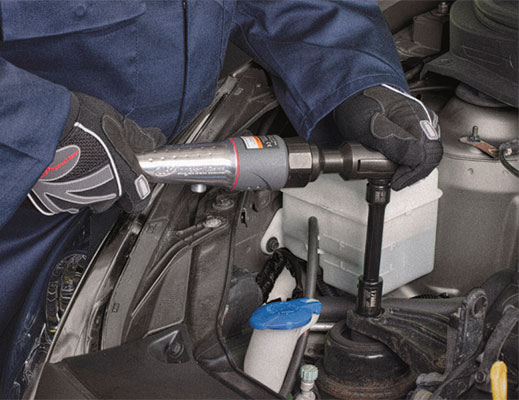

Угловые


У угловой модели рабочий вал расположен перпендикулярно (под углом 90 градусов) к корпусу (оси вращения двигателя), поэтому данный инструмент чаще называют – пневмотрещотка или угловой пневмогайковерт.


За счет своей формы и небольшого веса угловые пневмогайковерты используются для работы в труднодоступных местах, например, в моторном отсеке автомобиля. Применяются в автосервисах, мастерских, сборочных цехах, на конвейерном производстве и т. д.





Могут иметь безударный или ударный механизм воздействия на крепеж. Как правило, ударные модели имеют увеличенный размер корпуса из-за наличия в нем ударного механизма, поэтому у них больший крутящий момент и высокие показатели скорости вращения рабочего вала, нежели у моделей с безударным механизмом.

Встречаются различные модели с приводным квадратом: 1/4, 3/8, и 1/2 дюйма, и крутящим моментом до 300 Н/м.

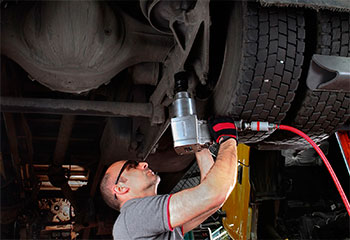

Пистолетные и прямые


У пистолетных и прямых пневмогайковертов расположение рабочего вала совпадает с осью вращения двигателя. Как правило, все модели оснащаются ударным механизмом. Такие пневмогайковерты развивают усилие от 300 Н/м до 3660 Н/м и выше. Способны откручивать резьбовые соединения различных размеров, в том числе используются для срыва “прикипевшего” крепежа. В большинстве случаев, чем выше крутящий момент, тем больше размер посадочного квадрата у пневмогайковерта. Встречаются модели со следующими размерами посадочного квадрата: 3/8, 1/2, 3/4, и 1 дюйм.



Применяются в тех сферах, где требуется высокий крутящий момент, например, в автосервисах и автомастерских, для шиномонтажа колес различной техники, на производстве, на заводах и промышленных предприятиях и т.д. Из-за большого веса и для удобства использования пневмогайковерты с квадратным приводом 3/4 и 1 дюйм оснащаются дополнительной рукояткой.





Наиболее популярными являются ударные пневмогайковерты с присоединительным квадратом 1/2 дюйма, они применимы в большинстве случаев использования.

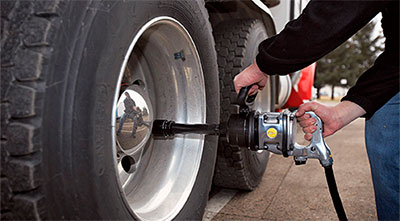

Для обслуживания коммерческой техники и грузовых автомобилей подойдут пневмогайковерты с квадратом 3/4 дюйма и 1 дюйм.





Важно!


Стоит учитывать, что при закручивании резьбовых соединений ударным пневмогайковертом повышается риск срыва резьбы из-за импульсной функции инструмента, поэтому для финальной затяжки стоит использовать динамометрический ключ.

Выбор того или иного ключа зависит от конкретного применения, поэтому диапазон затяжки выбирается, исходя из специфики использования. Ниже представлены ключи с наиболее популярными диапазонами.



Выбор того или иного пневмогайковерта зависит от особенностей использования инструмента в конкретном применении и от необходимого крутящего момента, который зависит от размера откручиваемого резьбового соединения.

В отдельной статье представлены критерии выбора пневмогайковертов.

Например, пневмогайковерт для шиномонтажа легковых колес будет иметь посадочный квадрат 1/2 дюйма и крутящий момент до 1500 Н/м, а пневмогайковерт для грузовых автомобилей и для легкого коммерческого транспорта должен развивать усилие от 1500 Н/м и иметь присоединительный размер 3/4 или 1 дюйм.


Не забывайте!



В работе с пневмогайковертом обязательно используйте магистральное приспособление для очистки воздуха - влагоотделитель, а для смазки - лубрикатор. Если пренебречь данным оборудованием, то пневмоинструмент не будет смазываться, а влага вызовет коррозию, сократив срок службы инструмента, что в итоге приведет к его поломке. Также не забудьте настроить необходимое давление в пневмомагистрали с помощью регулятора, чтобы добиться оптимальной мощности от инструмента. Данное оборудование может использоваться в едином блоке - модульной группе.


Подробно о подготовке воздуха читайте в отдельной статье.


Не забывайте, что с пневмогайковертами необходимо использовать ударные торцевые головки и торцевые вставки с битами из Cr-Mo (Хромомолибденовой) стали, так как данный материал хорошо приспособлен к ударным нагрузкам. При износе торцевые насадки важно менять на новые, чтобы расшатанные головки не стачивали приводной квадрат вала.
