Виды ножовок по металлу

20.05.2015

Станки с двусторонним креплением полотна

Такие станки - самый распространенный металлорежущий инструмент подобного типа. Только он позволяет использовать все возможности пильного полотна. Большинство типов полотен (кроме биметаллических и полотен из высокоотпущенной углеродистой стали для пиления мягких металлов) могут быть использованы только с такими станками.

Основная функция станка состоит в натяжении полотна. При выборе станка с двусторонним креплением полотна именно на это его качество следует обращать первостепенное внимание. Для обеспечения натяжения полотна конструкция станка должна быть достаточно прочной. Кроме того, должны быть точно выдержаны размеры станка и должно присутствовать эффективное устройство для натяжения полотна. Чем выше натяжение полотна, тем аккуратнее и точнее пропил и тем ниже вероятность поломки хрупкого полотна. Если ножовка по металлу (станок) не в состоянии обеспечить натяжение полотна, то пилить с его помощью невозможно и все остальные его качества не играют никакой роли.

Обычно для рамы станка используется холоднокатаная труба из углеродистой стали овального, круглого или прямоугольного сечения, которая покрывается лаком или никелируется (для защиты от коррозии). В недорогих конструкциях используется стальная полоса прямоугольного сечения. Полотно закрепляется на штифтах, имеющихся в передней и задней части рамы. Практически все конструкции допускают поворот полотна (обычно на угол 90°). Реже встречаются конструкции, в которых допускается поворот на угол 55° или 45°. Все остальные детали конструкции могут быть достаточно разнообразными и будут рассмотрены на отдельных примерах.

Простейший станок с деревянной горизонтальной ручкой

станок с деревянной ручкой от AIST

Представляет собой древнюю и неудобную конструкцию. Горизонтальное расположение ручки заставляет выворачивать руку вперед, что приводит к быстрому утомлению. Рама сделана из цельной полосы прямоугольного сечения. Для натяжения полотна служит или барашек в передней части рамы, или ручка, вращающаяся по своей продольной оси. Как правило, такие ножовки позволяют поворачивать полотно на 90° путем перестановки квадратных в сечении пальцев, к которым крепится полотно, в квадратных же отверстиях в передней и задней части рамы. Палец и отверстие с одной из сторон могут быть и круглыми, тогда фиксация полотна под нужным углом производится только с одной стороны, но при нормально натянутом полотне этого вполне достаточно. Аналогичные по конструкции станки выпускаются и под полотна длиной 150 мм.

Станки с закрытой ручкой

На сегодняшний день являются наиболее распространенными. Они могут различаться по деталям конструкции, но их рабочие свойства приблизительно одинаковы. Простейший станок с закрытой ручкой показан на рисунке. Он состоит из согнутой под углом около 90° полурамы, прочно скрепленной (обычно посадкой на трение) со слегка наклоненной вперед закрытой ручкой. Полурама выполняется из холоднокатаной стальной трубы прямоугольного или круглого сечения. Ручка выполняется или из легкого сплава, или из пластмассы. Механизм натяжения полотна может быть как простейшим, с барашком (станок именно с таким механизмом показан на рисунке), так и более сложный (и обычно более удобный и/или более мощный), как в конструкциях, описанных ниже.

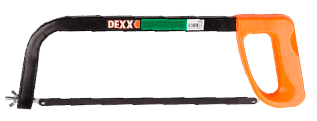

станок с закрытой ручкой от AIST

Такой станок обладает довольно хорошими эргономическими свойствами. Небольшой наклон ручки вперед позволяет прикладывать к полотну как рабочее продольное усилие, так и усилие подачи. Передняя часть ручки (она же задняя часть рамы) защищает руку от возможных травм. Аналогичные станки производятся и для полотна длиной 150 мм.


Конструкция, показанная на рисунке, является одной из самых простых. С целью повышения ее рабочих свойств и привлекательности для покупателя многие производители модифицируют ее самым разным образом.

Одна из наиболее продуманных удобных конструкций станка с закрытой ручкой показана на рисунке. Рама состоит из прямой полой стальной трубы прямоугольного сечения, к которой прикреплены передняя стойка и ручка, изготовленные из легкого сплава.

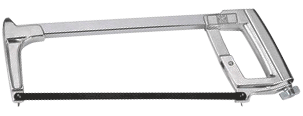

станок усовершенствованный от AIST

Натяжные полотна производится путем перекоса полурамы, расположенной внутри полой ручки. Управляющий перекосом барашек расположен под ручкой. Это очень мощный механизм, с соотношением плеч рычагов приблизительно 1:3. Он позволяет получить высокое натяжение полотна без особых усилий. Полотно устанавливается на штифты в передней части рамы и на механизме натяжения. Две пары штифтов с фиксированным наклоном позволяют закреплять полотно либо вертикально, либо под углом в 55°.

Полая верхняя часть рамы может использоваться для хранения запасных полотен (до 7 полотен стандартной длины). В ее передней части расположен винт с барашком (на рисунке он не виден, т.к. расположен с другой стороны).

механизм натяжения станка от AIST

Обычно он завернут до конца, закрывая полость для хранения полотен, но он может быть также использован и для фиксации полотна за его среднюю часть. Тогда рамка может работать как станок с односторонним креплением рукоятки. И хотя в таком качестве она не так удобна, как такой станок, при эпизодическом применении это терпимо.

Станки, подобные показанному на рисунке, предлагаются многими фирмами, поставляющими на российский рынок профессиональный ручной инструмент. Большая часть из них не допускает ни хранения полотен, ни одностороннего крепления полотна.

передняя часть станка от AIST

Иногда станки ножовок по металлу выполняются с рамой, состоящей из двух частей, которые фиксируются в одном из двух или трех положений при помощи выемок на одной части и выступов на другой. Это дает возможность менять длину рамы для применения ножовочных полотен длиной 8" (200 мм), 10" (250 мм)* или 12" (300 мм).

Эргономические конструкции станков

Разработаны на основе станка с закрытой ручкой несколькими европейскими фирмами. Они существенно дороже и не столь многофункциональны (нет отделения для хранения полотен и они не могут использоваться в качестве выкружной полотно длиной 300 мм пилы). Он превосходит остальные по эргономическим свойствам, так и чисто эстетически. При интенсивном использовании они вполне оправдывают свою высокую стоимость.

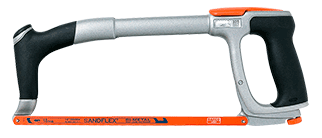

станок эргономичный от AIST

Эргономические свойства этих станков улучшены за счет более удобной формы ручки и передней стойки. На верхней части передней стойки выполнен упор для большого пальца левой руки, а для облегчения работы в труднодоступных местах нижняя часть передней стойки выступает вперед.

Большая часть ножовок, в том числе и все, показанные выше в иллюстрациях, позволяют устанавливать полотно в одном из двух положений. В первом из них полотно строго вертикально, а во втором повернуто под углом 90, 45 или 55°. Редко, но встречаются станки, которые имеют многопозиционный фиксатор полотна

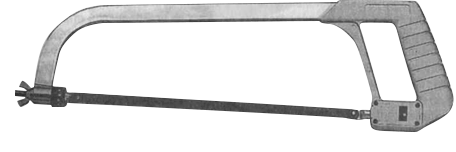

станок допускающий фиксацию от AIST

Станки с односторонним креплением полотна

Такие станки предназначены для работы в труднодоступных местах. Их можно разделить на станки под универсальные полотна шириной 13 мм и на станки, которые требуют специально предназначенных для них полотен с фигурными пазами для крепления к станку. Последние обычно называют выкружными пилами.

Станки под стандартные полотна шириной 13мм могут работать как со стандартными полотнами длиной 300 мм, так и с укороченными полотнами повышенной толщины. Они довольно сильно различаются по конструкции, но оценить свойства такого станка достаточно легко по его внешнему виду, и их классификация не имеет смысла. Несколько примеров станков с односторонним креплением креплением полотна показано на рисунках.

станок с односторонним креплением от AIST

станок пила односторонний от AIST

станок пила пистолет от AIST

Иногда подобные станки могут быть снабжены пистолетной рукояткой. Такие станки более удобны, хотя и не столь компактны. При использовании станков с односторонним креплением полотна можно установить полотно двумя способами: для пиления "к себе" и "от себя". Обычно используется первый способ. Хотя при этом падает усилие подачи и снижается эффективность пиления, но полотно гораздо менее склонно к деформации. Иногда приходится устанавливать полотно "от себя", но тогда следует соблюдать осторожность, чтобы не согнуть его. Настоятельно рекомендуется использовать при работе с такими станками только биметаллические полотна.

Пилы выкружные

Используются для работ по дереву и по металлу. Соответственно, для таких пил производятся как полотна из углеродистой стали для работ по дереву с шагом зуба порядка 7-10 зубьев на дюйм (размер зуба 2,5-3,5 мм), так и биметаллические полотна по металлу с шагом зуба 18 или 24 зуба на дюйм (размер зуба 1-1,5 мм). При выборе такой пилы, следует обязательно убедиться в том, что в дальнейшем будет возможность приобретать для нее полотна. Также желательно выбрать модель, к которой поставляются полотна разного назначения, так как универсальность является одним из главных преимуществ такой пилы и отказываться от этого преимущества не стоит.
