Кольцевые пилы и их особенности

29.06.2015

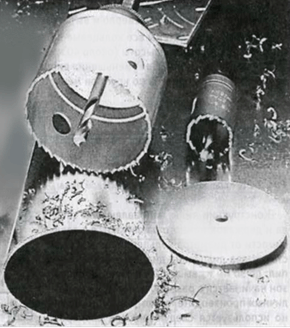

Такой металлорежущий инструмент как кольцевые пилы может использоваться как с ручными дрелями, так и со сверлильными станками.

Существует достаточно много систем кольцевых пил. В данном случае речь идет именно о системах, поскольку пилы разного диаметра используются с унифицированными державками и иными приспособлениями, необходимыми для их применения.

Ниже рассматривается система кольцевых пил изначально предназначенная для работ по металлу. В ней применяются биметаллические кольцевые пилы, которые также пригодны для работ по дереву, пластмассе и т.п.

Кроме того, эта система также позволяет использовать аналогичные по конструкции кольцевые пилы с твердосплавными режущими элементами, предназначенные для работ по керамике, бетону и другим неметаллическим материалам с повышенной абразивностью. Существуют и другие системы кольцевых пил. В некоторых из них, изначально предназначенных для строительных работ, используются только пилы с твердосплавными режущими элементами, в других кольцевые пилы с относительно тонкими полотнами могут использоваться только для работ по дереву. Ни те, ни другие здесь не рассматриваются.

Рассмотренная ниже система кольцевых пил в основном выполнена в метрической системе измерений. По-видимому, в ее основе лежат разработки, изначально проведенные в англоязычных странах, о чем можно судить по использованию резьбы дюймового стандарта UNF в присоединительных узлах кольцевых пил и направляющего сверла диаметром 1/4" (6,35 мм). Некоторые европейские производители предлагают в рамках этой системы не только метрический, но и дюймовый размерный ряд кольцевых пил.

кольцевые пилы

Кольцевая пила собирается из державки, к которой крепятся собственно кольцевая пила, направляющее сверло и выталкивающая пружина.

В рамках этой системы все кольцевые пилы, вне зависимости от диаметра, выпускаются стандартной высоты (около 40 мм) и позволяют пропиливать отверстия глубиной до 32 - 37 мм. Для уменьшения вибраций при пилении шаг зуба пилы переменный. Вдоль полотна по кругу он меняется от 4 до 6 зубьев на дюйм.

состав кольцевой пилы

Конструкции пилы, направляющего сверла и державок немного различаются в зависимости от диаметра кольцевой пилы. Существуют два диапазона диаметров кольцевых пил: до 30 мм и свыше 30 мм. Первый диапазон начинается с размеров 14 -16 мм (у различных производителей по-разному). Обычно используется следующий ряд размеров: 14,16,17,19, 20, 21, 22, 24, 25, 27, 20 и 30 мм. Второй диапазон простирается приблизительно до диаметра 150 мм. В начале второго диапазона соседние размеры различаются на 2 - 4 мм, в конце - на 5 - 10 мм. Пилы диаметром свыше 150 мм выпускаются только нескольких размеров, видимо для специальных приложений (известны диаметры 168,177 и 210 мм).

Система крепления пил диаметром до 30 мм соответствует показанной на рисунке. Кольцевая пила навинчивается на державку до соприкосновения с передней поверхностью державки. Поскольку в процессе работы пилы возникает крутящий момент, способствующий дальнейшему наворачиванию пилы на державку, для демонтажа кольцевой пилы может потребоваться значительное усилие. Для его приложения в данной части кольцевой пилы выполнен шестигранный профиль.

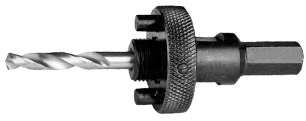

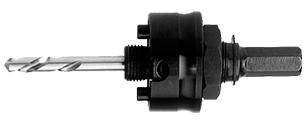

В системе крепления пил размером от 32 мм и выше предусмотрены два симметричных цилиндрических штифта на державке, под которые в донной части кольцевой пилы выполнены два круглых отверстия. Сначала пила навинчивается на резьбу в центре державки (5/8"-18 UNF), а затем фиксируется с помощью штифтов. Два типа державок со штифтами показаны на рисунках.

 кольцевая пила

Пилы диаметром от 32 мм и выше могут быть использованы и с державками без штифтов. Для этого необходимо использовать переходник с резьбы 1/2"-20 UNF на резьбу 5/8"-18 UNF. Производители не рекомендуют присоединять через такой переходник пилы диаметром свыше 44 мм.

При работе с пилами диаметром от 76 мм и выше рекомендуется использовать дополнительный дисковый фиксатор . Он крепится к донной части пилы при помощи трех винтов с внутренним шестигранным профилем, поставляемых в комплекте с фиксатором. В данной части пил диаметром от 76 мм сделаны три резьбовых отверстия под такие винты. Такие фиксаторы выпускаются двух размеров: для пил диаметром 76 - 105 мм и для пил диаметром 108 - 210 мм.

переходник с резьбы дисковый фиксатор кольцевая пила

Державки выпускаются как с шестигранным хвостовиком для крепления в стандартный патрон дрели,так и с хвостовиками SDS- plus. Шестигранные хвостовики имеют следующие размеры: 6,4; 7,0; 8,5; 11,1 и 15,4 мм.

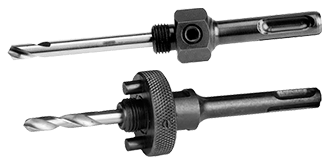

Державки с хвостовиками SDS-plus для обоих диапазонов диаметров кольцевых пил показаны на рисунке.

Державка с хвостиком SDS-plus

Направляющее сверло необходимо для обеспечения правильной формы пропила. Оно крепится в державке за счет специальной формы хвостовика.

Направляющие сверла всегда имеют диаметр 1/4" (6,35 мм). Выпускаются следующие типы направляющих сверл:

  • стандартные сверла (для работы по черным металлам, а также дереву, мягким металлам и т.п.);
  • сверла для работы по нержавеющей стали (отличаются специальной заточкой);
  • сверла для работ по керамике, бетону и т.п. (они снабжены твердосплавными режущими элементами и используются вместе с твердосплавными кольцевыми пилами).

Сверла для пил диаметром свыше 30 мм можно использовать и с пилами диаметром до 30 мм. Это, в частности, бывает необходимо потому, что сверла для нержавеющей стали, а также сверла с твердосплавными напайками обычно выпускаются только второго типа (для пил диаметром от 30 мм и выше).

Направляющие сверла имеют довольно короткую рабочую (калибрующую) часть. Когда пила собрана, рабочая часть сверла выступает перед зубьями пилы на всю свою длину. По этой причине при начале пиления сверло уже не может "увести" в сторону.

На сверло надевается выталкивающая пружина. Она показана отдельно на рисунке. Ее функция состоит в том, чтобы препятствовать застреванию продуктов пиления в кольцевой пиле.

Выталкивающая пружина

Чтобы облегчить удаление продуктов пиления, в боковой поверхности пилы сделаны прорези. Обычно они имеют форму прямоугольника со скругленными углами, расположенного паралльно оси вращения пилы или под углом к ней, но могут быть и круглыми.

Для применения кольцевых пил с мощными сверлильными станками служат конусы Морзе под шестигранные хвостовики. Они выпускаются для шестигранных хвостовиков размерами 11,1 и 15,4 мм.

Конус Морзе

Кольцевые пилы поставляются как по отдельности, так и в составе наборов, предназначенных для отдельных приложений. Типичным являются наборы сантехника (пилы диаметром 19, 22, 29, 35, 44, 51 и 64 мм) и электрика (пилы диаметром 16, 22, 25, 29, 32, 41, 51, 73 и 83 мм). В состав наборов также входят державки и иногда угловые шестигранные отвертки, необходимые для монтажа и демонтажа кольцевых пил. Также бывает нужен набор сверл по металлу.

Размер мм*

Рабочие скорости кольцевых пил по металлу, об/мин

Умеренно прочная сталь

Чугун

Инструментальная/нержавеющая сталь

Бронза

Алюминий

Дерево

14

19

25

30

35

40

46

51

56

60

65

70

76

83

92

102

111

121

127

133

140

146

152

168

177

210

580

460

350

285

250

220

190

170

150

140

130

125

115

105

95

85

80

75

65

60

60

55

55

50

45

40

400

300

235

190

165

145

125

115

100

95

85

80

75

70

60

55

50

50

45

40

40

35

35

35

35

25

300

230

175

145

125

110

95

85

75

70

65

60

55

50

45

40

40

35

30

25

25

25

25

25

25

20

790

600

470

380

330

290

259

230

200

190

175

160

150

140

120

110

100

95

90

85

85

75

75

65

65

55

900

690

525

425

375

330

285

255

225

220

200

185

170

155

140

130

120

95

90

85

85

75

75

75

75

60

3000

3000

2700

2400

2400

2100

2100

2000

2000

2000

1800

1800

1800

1500

1200

1000

900

900

800

800

800

800

800

700

700

500
