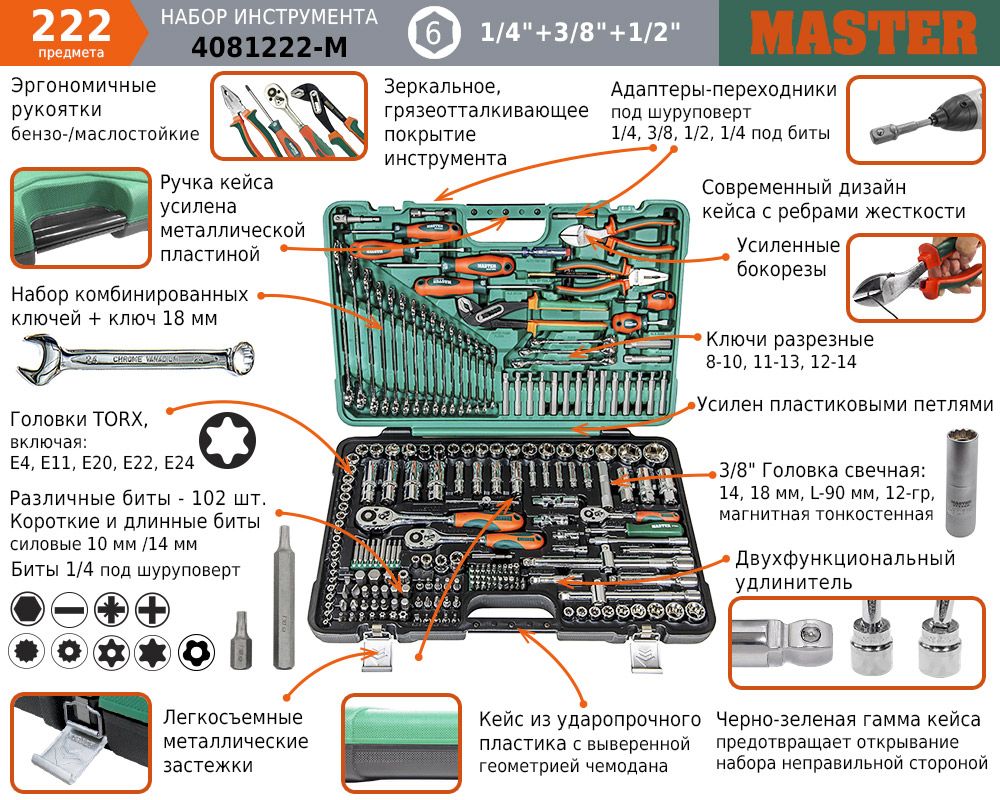

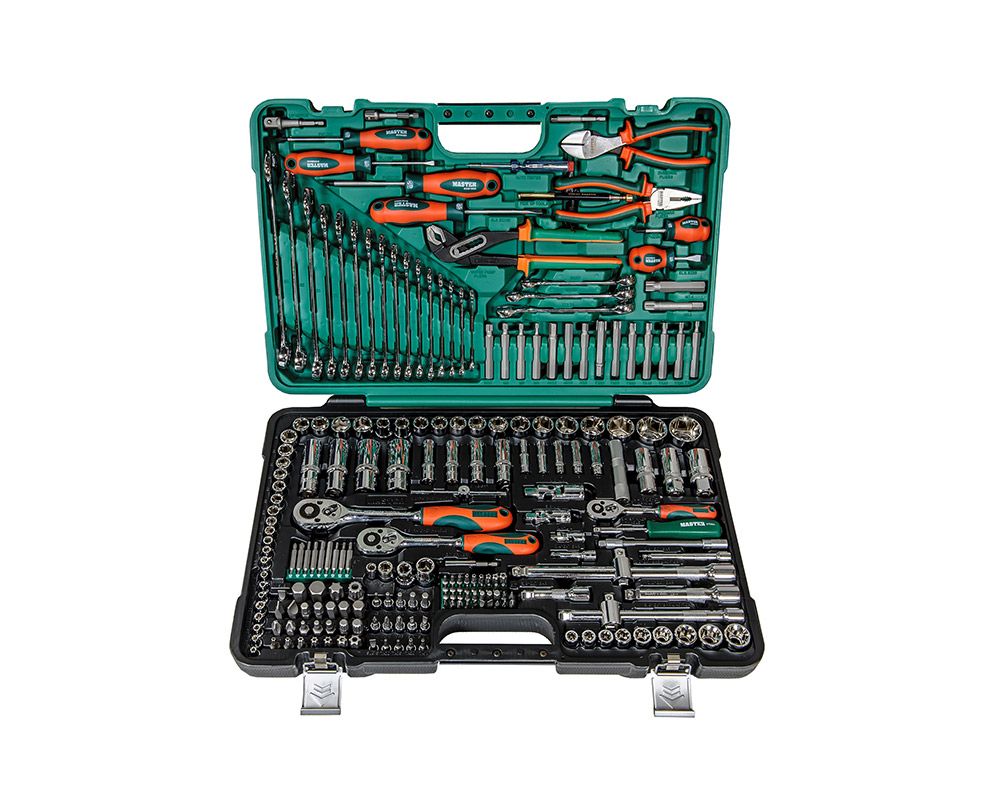

Обзор набора инструментов MASTER 222 предмета 4081222-M

Обзор уникальной для Российского рынка комплектации MASTER 222 предмета 4081222-M, при создании которого были максимально учтены все требования профессионального мастера! Шарнирные и специальные конструкции инструмента расширяют спектр операций, выполняемых в труднодоступных местах. Наличие трех основных приводов 1/4", 3/8", 1/2" позволяет грамотно распределить нагрузку на рабочую часть инструмента.

Набор комплектуется предметами, которые имеют максимальный функционал за счет специальных конструкций и профилей инструмента, поэтому существенно расширяется спектр выполняемых операций, в том числе в труднодоступных и стесненных условиях. В данном наборе есть основные инструменты для ремонта и обслуживания автомобиля или другой техники.

---

Внимание! Доступен функциональный аналог данного набора на 222 предмета - MASTER 4081218-M 218 предметов, который отличается от чемодана в 222 предмета лишь комплектацией битов на 1/4".

---

Оглавление

• Уникальные особенности инструмента
• Уникальные особенности кейса
• Комплектация
• Кейс
• Материал и нагрузки
• Резюме

Общая информация

Бренд: MASTER

Артикул: 4081222-M

Страна производства: Тайвань

Качество набора: Профессиональный

Материалы: CR-V (Хром-ванадий), биты — S2, отвертки — CR-Mo (Хром-молибден)

Размеры, мм: 580×390×100

Вес, кг: 14,6

Основные характеристики

Привода инструмента: 1/4", 3/8" и 1/2"

Торцевые головки 6-гр. размером: 4-32мм

Торцевые головки Е-тип (торкс звезда): E4-E24

Торцевые головки: 60 шт.

Комбинированные гаечные ключи: 7-24мм - (16 шт.)

Биты: 104 шт.

Отвертки: 6 шт.

Свечные головки: 14 (12-гр. магнитная), 16, 18 и 21мм - (4 шт.)

Уникальные особенности инструмента

Современные эргономичные двухкомпонентные маслобензостойкие рукоятки ручного инструмента, обеспечивают надежный захват и безопасность использования, позволяя прикладывать большее усилие. Рукоятки произведены из твердого полипропилена и мягкого термопласта.

Наличие трёх приводов 1/4”, 3/8”, 1/2” позволяет грамотно распределить нагрузку и максимально точно передать на крепеж необходимый крутящий момент.

Трещотки с 72 зубцами имеет угол поворота рычага 5 градусов, что позволяет использовать инструмент в ограниченном пространстве. Усилены увеличенной площадью контакта рабочей пары за счет толщины головной части и количеством зубов "сухаря". CR-Mo сплав повышается надежность храпового механизма трещоток, превышая европейские стандарты на 30%!

Зеркальное, грязеотталкивающее покрытие позволяет всегда поддерживать инструмент в чистоте, обеспечивая надежную защиту от коррозии.

Предметы набора снабжены специальными фрикционными насечками, предотвращающими выскальзывание из рук, например, при работе в маслобензиновой среде.

Удлинители имеют шарнирное строение, допуская менять угол инструмента до 15 градусов. Фиксация в двух положениях - прямое и шарнирное.

Добавлена тонкостенная свечная головка (для узких колодцев) 12-гр. на 14мм с магнитным фиксатором для стандарта свечей, который все чаще встречается у современных автомобилей, например, у машин французских или немецких производителей.

Биты - 104 штуки различной длины, в том числе силовых, что позволяет охватить почти весь спектр работ, связанных с обслуживанием различной техники.

Силовые биты имеют посадочный шестигранник HEX 10мм и 14мм, за счет чего увеличена их прочность и способность выдерживать высокий крутящий момент. В набор добавлены не только короткие, но и длинные биты. Биты изготовлены из сверхпрочной стали S2.

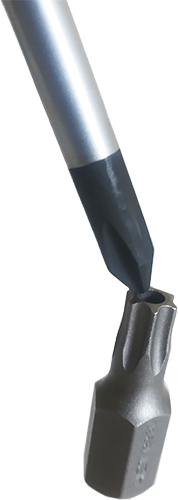

Наличие широкого комплекта бит с отверстием под штифт с профилем TORX TS 5-ть лучей и TORX TH 6-ть лучей делают возможным работу с секретным крепежом, который все чаще встречается в современных автомобилях.

Наличие 4-ёх адаптеров под шуруповёрт позволяют использовать биты и головки с механизированным инструментом. Держатель бит для шуруповёрта имеет магнитную фиксацию бит.

Набор длинных бит с хвостовиком позволяет использовать механизированный инструмент (шуруповёрт) напрямую с данными насадками.

Телесокпический магнит с максимальной длиной 640 мм поможет для захвата различных металлических деталей или инструмента.

Намагниченный фосфатированный наконечник жала отвертки надежно зафиксирует крепеж от самопроизвольного падения.

Разрезные гаечные ключи помогут со сложным крепежом и буду востребованы при обслуживании штуцеров тормозной системы автомобиля.

Усиленные бокорезы изготовлены из высокопрочной легированной стали, отменно заточены и сведены, имеют продолговатую часть шарнирного соединения, что позволяет работать со стальными материалами.

Уникальные особенности кейса

Оснащен легкосъемными шарнирными металлическими застежками с фиксацией типа CLIP-LOCK, обеспечивая надежное стягивание половинок чемодана, что предотвращает самопроизвольное раскрытие кейса.

Ручки кейса усилены металлическими пластинами, что существенно продлевает срок эксплуатации чемодана. Имеет зелено-черную цветовую гамму, что помогает пользователю сориентироваться при его открытии и предотвратить хаотичное рассыпание предметов из гнезд нижней части.

Изготовлен из ударопрочного пластика, с выверенной геометрией наружной и внутренней формы, что позволяет сочетать надежную фиксацию предметов внутри и способность выдержать большие нагрузки снаружи. Усилен пластиковыми петлями почти во всю длину чемодана, обеспечивая надежность соединения двух половинок кейса.

Напротив каждого предмета размещено отображение его типоразмера, что делает поиск необходимого инструмента быстрым. Основной рабочий инструмент размещен в своем индивидуальном посадочном месте, обеспечивая максимальную эргономичность использования набора.

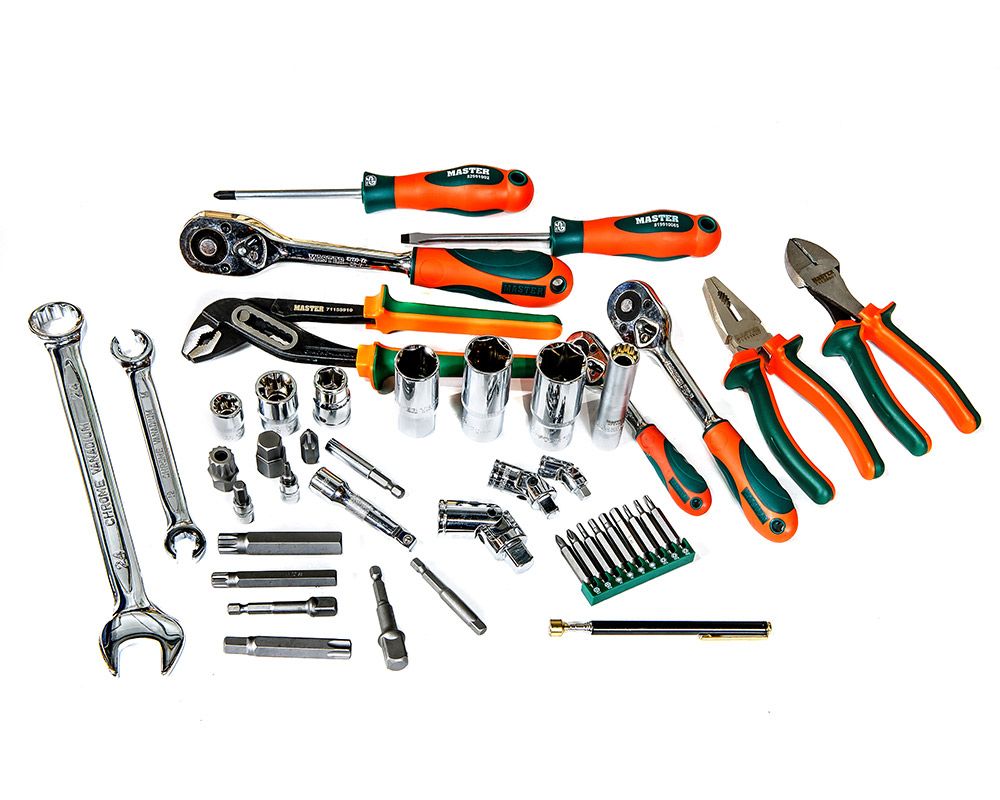

Комплектация

Сборно-монтажный инструмент

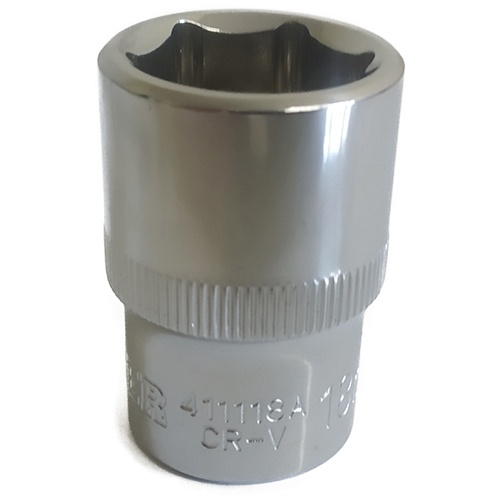

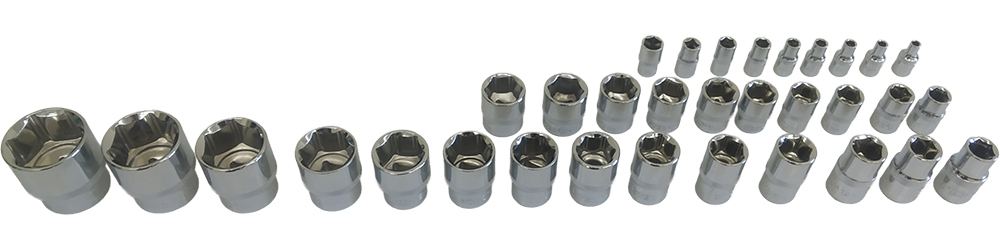

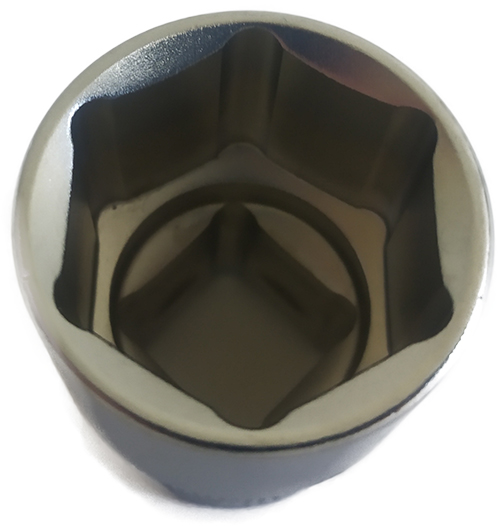

Стандартные торцевые головки

1/4": 4, 4.5, 5, 5.5, 6, 7, 8, 9, 10 мм — 9 шт.

3/8": 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 мм — 10 шт.

1/2": 12, 13, 14, 15, 16, 17, 18, 19, 21, 22, 24, 27, 30, 32 мм — 14 шт.

Размерный ряд головок закрывает максимальную линейку популярных метрических резьбовых соединений до 32 мм. Дубляж размеров головок на 3/8" и 1/2" дюйма обуславливается возможностью оптимально выбрать инструмент для конкретной слесарной операции.

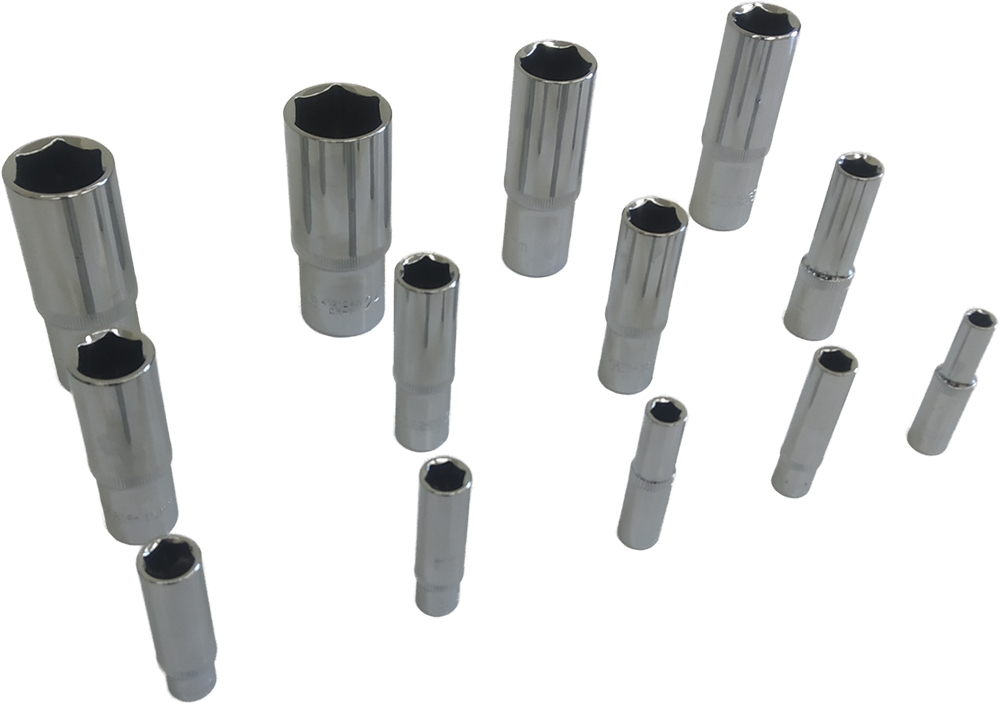

Глубокие торцевые головки

1/4" (48мм): 6, 7, 8, 9, 10 мм — 5 шт.

3/8" (62мм): 10, 12, 13, 15 мм — 4 шт.

1/2" (75мм): 17, 19, 22, 24 мм — 4 шт.

Высокие торцевые головки позволяют работать с глубоко посаженными резьбовыми соединениями, с крепежом на высоких шпильках и в труднодоступных местах.

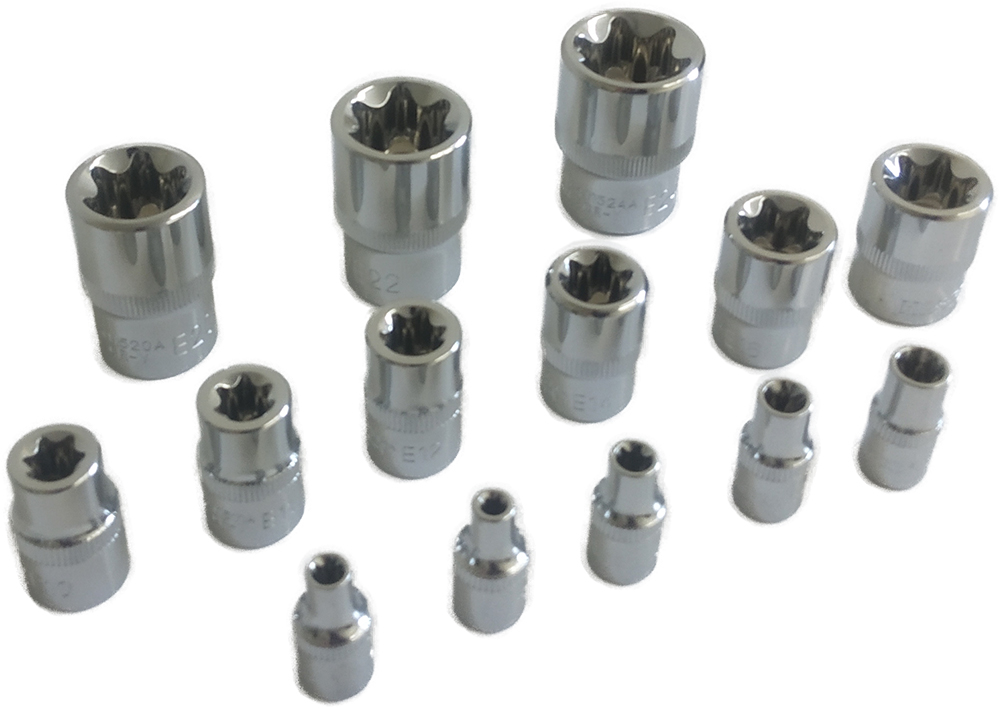

Головки с профилем Е-тип звездочка (TORX внутренний)

1/4": E4, E5, E6, E7, E8 — 5 шт.

3/8": E10, E11, E12, E14, E16, E18 — 6 шт.

1/2": E20, E22, E24 — 3 шт.

Во многих современных автомобилях, в том числе и отечественных, встречается профиль внешний TORX, поэтому головки с данным профилем просто обязаны быть в "арсенале" автолюбителя. Широкая линейка головок от Е4 до Е24 закрывает данную потребность.

Покрытие головок

Хромированное зеркальное грязеотталкивающее покрытие торцевых головок позволяет всегда поддерживать инструмент в чистоте, обеспечивая надежную защиту от коррозии. Головки легко протираются от грязи и масла. Чтобы минимизировать проскальзывание головок в руке, по окружности на них нанесена фрикционная насечка.

Геометрическая точность размеров предметов обеспечивает максимальное пятно контакта между инструментом и крепежом.

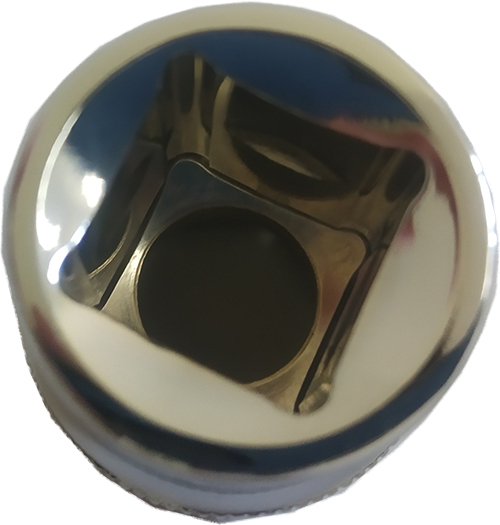

Шариковая фиксация

Выемки под шариковую фиксацию расположены с каждой стороны присоединительного квадрата, что делает возможным быстрое и надежное присоединение сборного инструмента друг с другом.

Итого: 60 торцевых головок обеспечивают возможность применения инструмента к большинству резьбовых соединений встречающихся в автомобилях и различной технике.

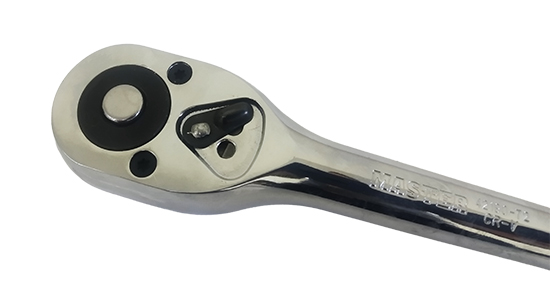

Трещотки

1/4": 72 зуба, длина 153 мм.

3/8": 72 зуба, длина 210 мм.

1/2": 72 зуба, длина 259 мм.

Трещотки с флажковым переключателем хода движения привода. Храповик трещоток имеет 72 сектора в механизме, поэтому для работы привода достаточно всего 5-ть градусов поворота ручки. Данная особенность позволяет работать инструментом в стесненных условиях, где требуется маленький угол поворота рукоятки.

Трещоточный механизм усилен увеличенной площадью контакта рабочей пары за счет толщины головной части и количеством зубов "сухаря", что положительно влияет на надежность инструмента.

В храповике трещоток используется Cr-Mo сплав, который повышает надежность механизма. Добавление молибдена увеличивает растяжимость стали и предотвращает деформацию. Также увеличивает общую устойчивость стали к коррозии.

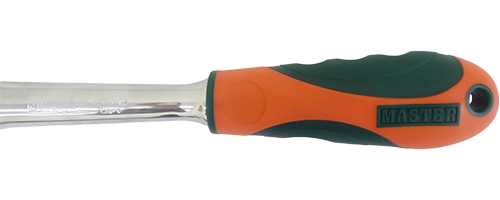

Эргономичные маслобензостойкие рукоятки c выемками под пальцы изготовлены из твердого полипропилена и мягкого термопласта, что повышает прикладываемое усилие и безопасность использования.

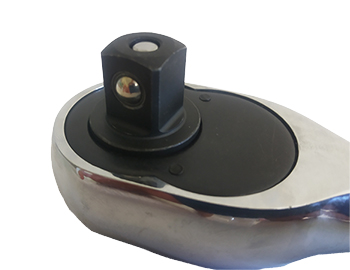

Шариковая фиксация обеспечивает надежное соединение трещоток с остальным слесарным инструментом.

Кнопка сброса делает возможным быстрое и удобное отсоединение инструмента от трещотки.

Флажковый переключатель располагается в углублении, что минимизирует возможность произвольного переключения хода вращения храпового механизма.

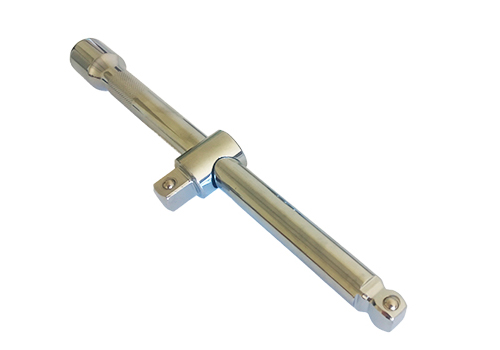

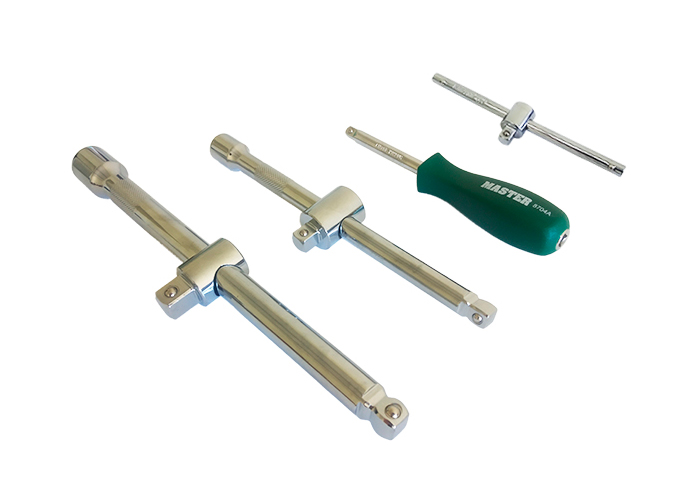

Воротки

1/4": Рукоятка отверточная 150 мм (в ручке имеет квадрат, поэтому может использоваться как удлинитель) и Т-образный 115 мм.

3/8": Т-образный 200 мм (образуется из удлинителя и переходника).

1/2": Т-образный 250 мм (образуется из удлинителя и переходника).

Воротки на 3/8" и 1/2" образуются из удлинителя и адаптера-переходника. Воротки используются для первоначального срыва и для финальной затяжки резьбовых соединений.

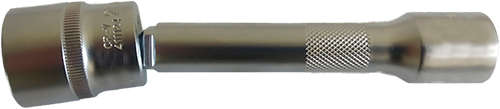

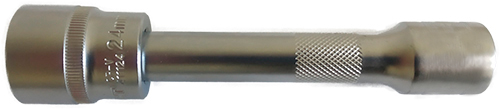

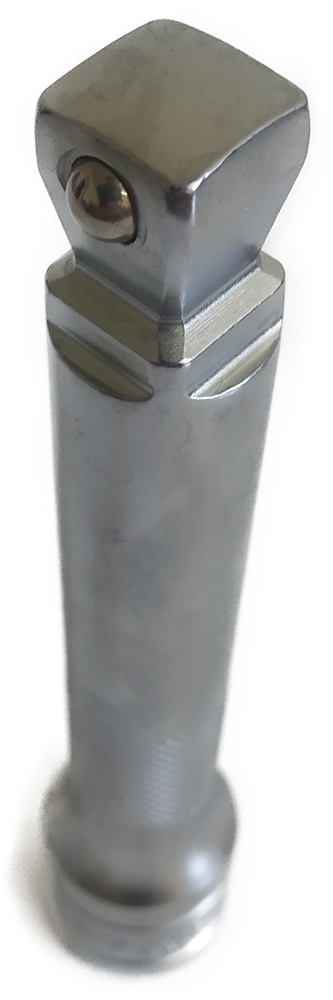

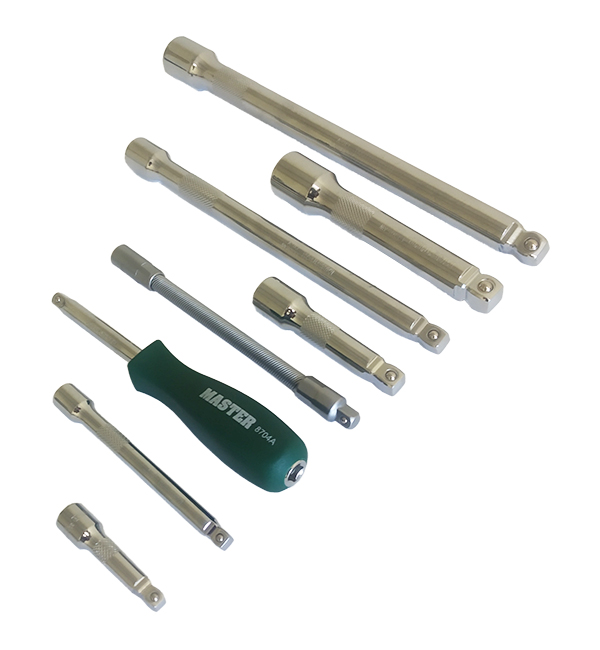

Удлинители

1/4": 50 мм шаровидный, 100 мм, 150 мм (за счет воротка-отвертки) и гибкий 150 мм.

3/8": 75 мм шаровидный и 200 мм шаровидный.

1/2": 125 мм шаровидный и 250 мм шаровидный.

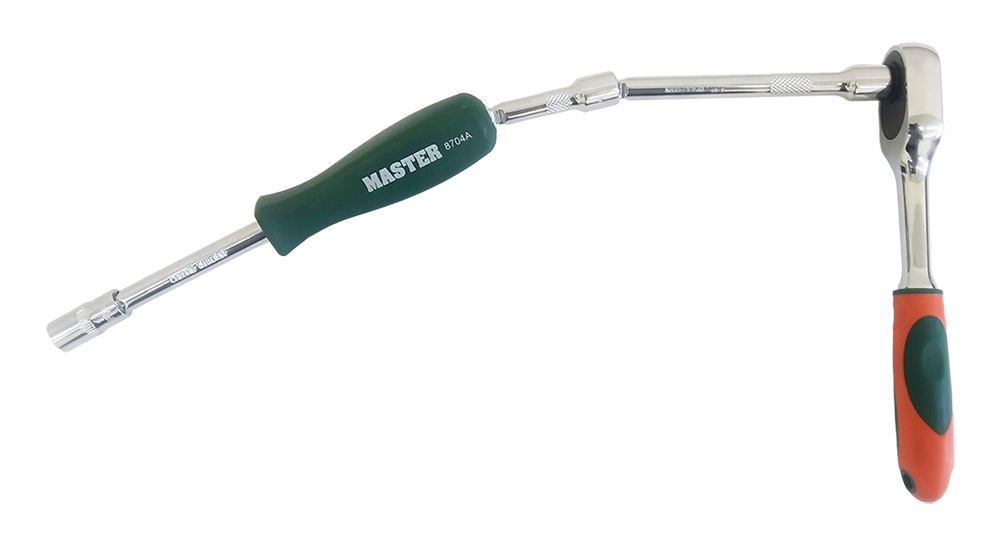

Набор оснащен удлинителями различной длины, которые позволяют работать с крепежом в глубоко посаженных местах. Большинство удлинителей имеют шаровидное строение присоединительного квадрата, позволяя менять угол инструмента до 15 градусов. Шаровидные удлинители имеют 2 режима работы — прямое соединение или под углом до 15 градусов. Данная особенность увеличивает функционал работы в труднодоступных местах.

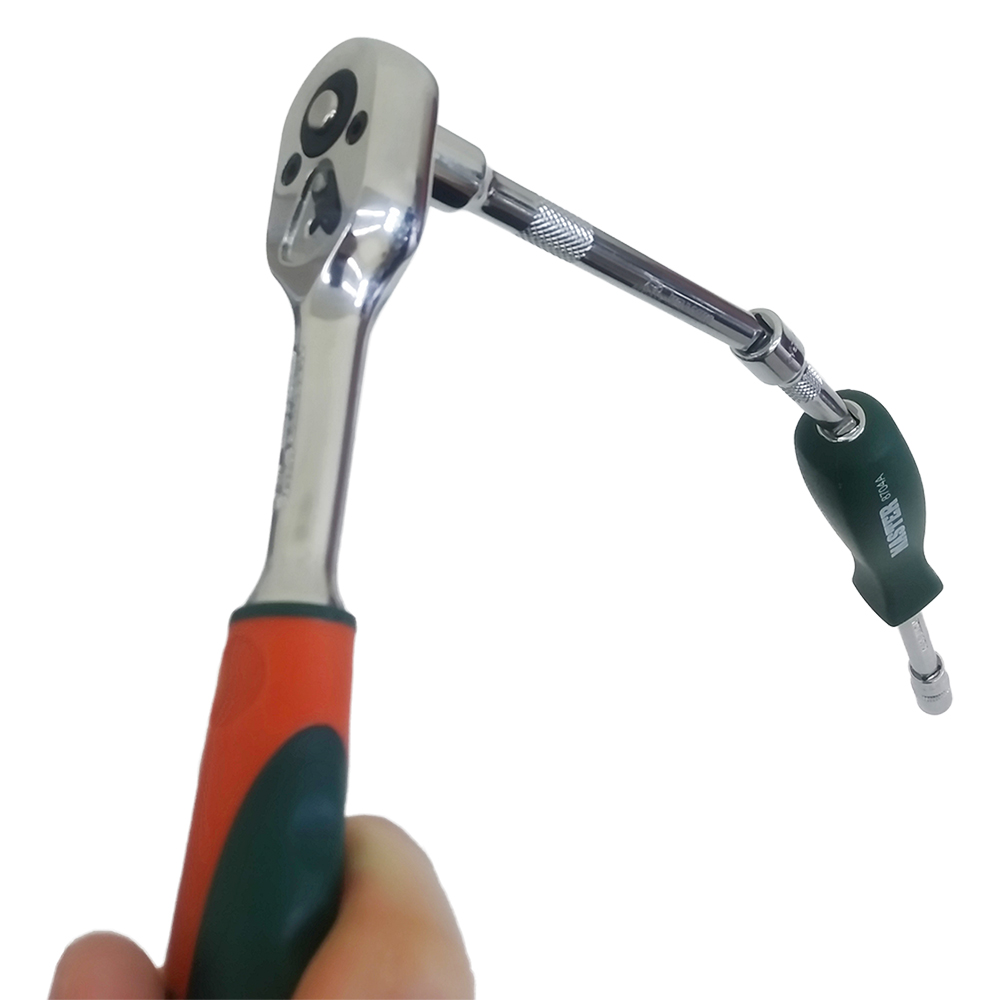

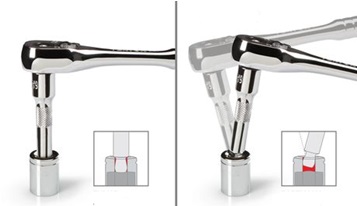

Шарнирные удлинители позволяют собрать разнообразные сборные конструкции для работы с крепежом в труднодоступных местах.

На удлинителях нанесена фрикционная насечка, предотвращающая выскальзывание инструмента из рук.

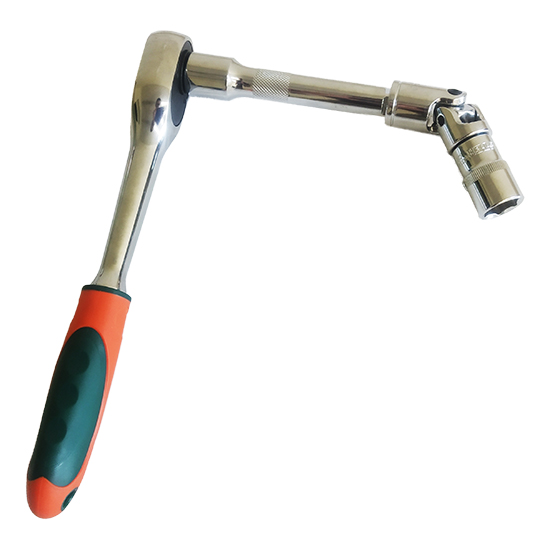

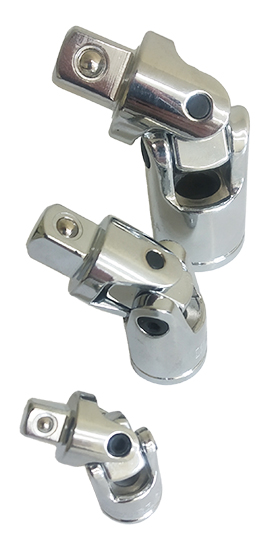

Карданы

1/4" — 1 шт.

3/8" — 1 шт.

1/2" — 1 шт.



Наличие шарнирных карданов делает возможным изгиб сборного инструмента под необходимым углом.

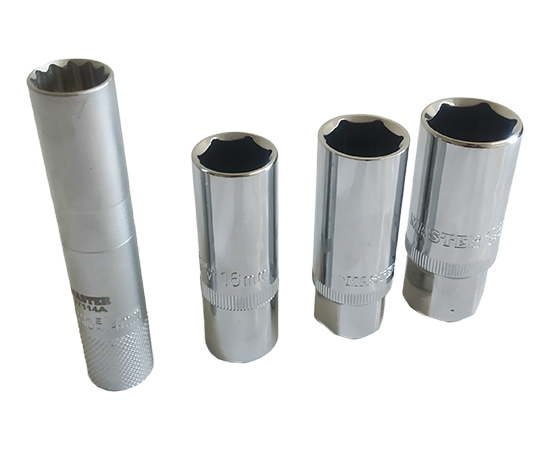

Свечные головки

1/2": 14 мм 12-гр. магнитная тонкостенная удлиненная, 16 мм 6-гр., 18 мм 6-гр. и 21 мм 6-гр.

Набор укомплектован всеми размерами свечных головок, которые потребуются для замены свечей зажигания не только в автомобиле, но и в другой технике. Резиновая муфта жестко впрессована в головку и во внутренней части имеет ребра, которые обеспечивают надежную фиксацию свечи зажигания.

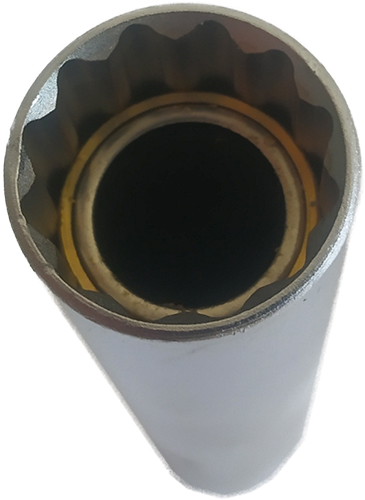

В набор добавлена удлиненная свечная головка 14 мм 12-гр. магнитная, тонкостенная, так как все чаще данный размер встречается у современных автомобилей с узкими свечными колодцами, например, у французских и немецких производителей. Оснащена магнитным держателем свечи зажигания.

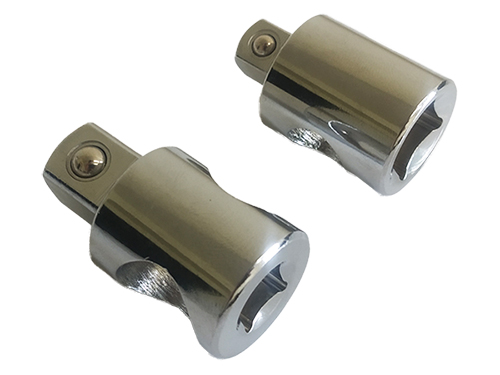

Адаптеры-переходники

Адаптер-переходник 1 /2"(F) х 3 /8"(М) с отверстием — 1 шт.

Адаптер-переходник 3 /8"(F) х 1 /2"(М) с отверстием — 1 шт.

Наличие переходников сборного инструмента позволяет использовать всю линейку предметов с присоединительным квадратом 3/8" и 1/2" вне зависимости от выбранного привода. Вместе с удлинителями образуют воротки.

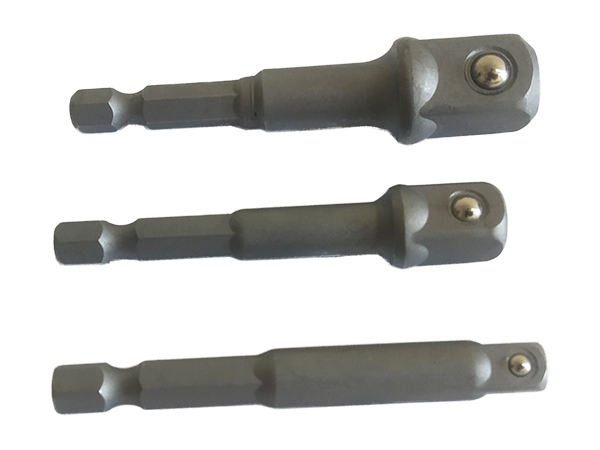

Адаптер-переходники 1/4" под шуруповёрт

1/4": для головок 1/4", 3/8" и 1/2". — 3 шт.

Набор комплектуется тремя различными переходниками под шуруповёрт. Данные переходники делают возможным использование всех торцевых головок (60 шт.) вместе с шуруповёртом. Данные переходники существенно расширяют функционал использования торцевых головок с механизированным инструментом.

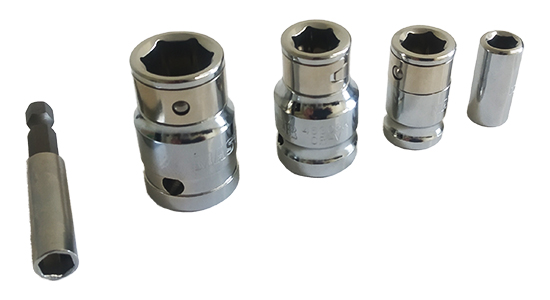

Держатели бит

1/4": для бит 1/4", для бит 1/4" с хвостовиком под шуруповёрт магнитный.

3/8": для бит 10 мм.

1/2": для бит 10 мм и бит 14 мм.

Набор комплектуется 5-тью держателям бит, один из которых имеет хвостовик для использования вместе с шуруповёртом. За счет того, что в наборе присутствует данный держатель для бит, обеспечивается возможность использования всех битов с посадкой 1/4" (38 шт.) вместе с шуруповёртом, что существенно расширяет функционал инструмента. Кроме этого все биты на 1/4" (38 шт.) через держатель могут использоваться вместе с отверточным воротком или трещоткой.

Силовые биты с посадкой 10 мм используются вместе с адаптерами на 3/8" и 1/2", позволяя мастеру рационально выбрать необходимый привод для конкретной операции.

Держатель бит под шуруповёрт имеет магнитную фиксацию бита. Держатель бит 1/4" оснащен пружинной фиксацией бита, а остальные держатели силовых бит имеют шариковую фиксацию. Данная особенность обеспечивает надежную фиксацию бита в каждом держателе.

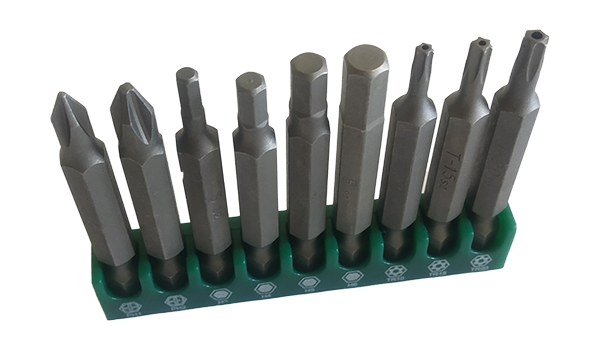

Биты под шуруповёрт

Биты 50 мм под адаптер 1/4" для шуруповёрта — 9 шт.:

• PHILLIPS (крест): PH1, PH2;
• ШЕСТИГРАН. (HEX): H3, H4, H5, H6;
• TORX TR/TH (с отверстием под штифт): T10H, T15H, T20H.

Комплект бит позволяет напрямую соединять биту с патроном шуруповёрта.

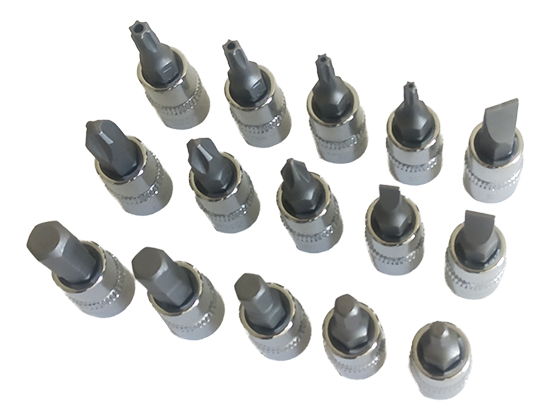

Головки-биты (вставки)

1/4" Головка-бита — 15 шт. :

• PHILLIPS (крест): PH1, PH2, PH3;
• ШЛИЦ. (SL): SL4, SL5.5, SL6.5;
• ШЕСТИГРАН. (HEX): H3, H4, H5, H6, H7;
• TORX TR/TH (с отверстием под штифт): T10H, T15H, T20H, T25H.

Головки-вставки позволяют использовать биты без переходников с приводным инструментом на 1/4", например, с отверточным воротком или трещоткой. Комплект состоит из популярных профилей и размеров. Заметим, что головки-биты с профилем TORX имеют отверстия внутри, что позволяет использовать биты данного профиля для секретного крепежа.

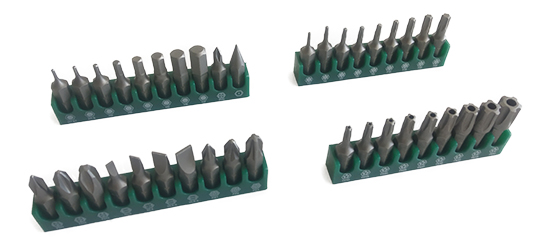

Биты 1/4"

Биты 1/4" 25 мм под адаптер 1/4" — 38 шт.:

• PHILLIPS (крест): PH0, PH1, PH2, PH3;
• ШЛИЦ. (SL): SL3, SL4, SL5.5, SL6.5;
• ШЕСТИГРАН. (HEX): H1.27, H1.5, H2, H3, H4, H5, H6, H7;
• POZIDRIV (крест): PZ1, PZ2, PZ3;
• TORX: T5, T6, T7, T8, T9, T10, T15, T20, T25;
• TORX TS (5-лучевой, с отверстием под штифт): TS10, TS15, TS20, TS25, TS27, TS30, TS40, TS45, TS50.

Набор оснащен всеми популярными битами с посадкой 1/4". В комплект специально были добавлены секретные биты TORX с 5-тью лучами, которые все чаще встречаются в современных автомобилях и другой различной технике. Биты могут быть использованы с шуруповёртом через магнитный держатель, который входит в набор. А так же через переходник с трещоткой или воротком-отверткой.

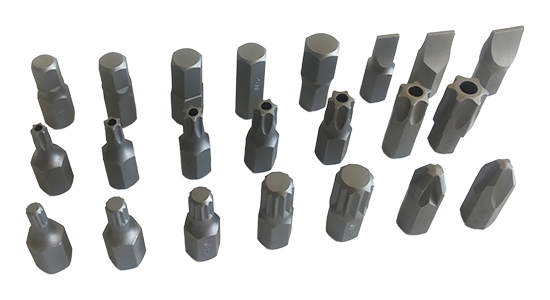

Силовые биты 10 мм

Биты силовые 30 мм под адаптер 3/8" или 1/2" — 22 шт.:

• PHILLIPS (крест): PH4;
• ШЛИЦ.: SL8, SL10, SL12;
• ШЕСТИГРАН. (HEX): H8, H9, H10, H11, H12;
• POZIDRIV (крест): PZ4;
• TORX TR/TH (с отверстием под штифт): T27H, T30H, T40H, T45H, T50H, T55H, T60H;
• 12-ЛУЧЕВОЙ (SPLINE): M5, M6, M8, M10, M12.

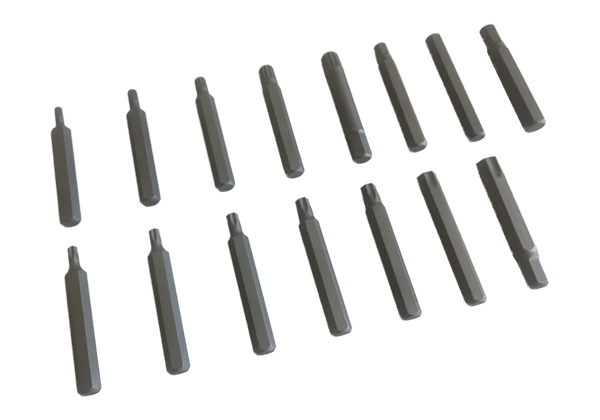

Биты силовые длинные 75 мм под адаптер 3/8" или 1/2" — 15 шт.:

• ШЕСТИГРАН (HEX).: H8, H10, H12;
• TORX: T27, T30, T40, T45, T50, T55, T60;
• 12-ЛУЧЕВОЙ (SPLINE): M5, M6, M8, M10, M12.

Набор комплектуется усиленными битами с шестигранным приводом 10 мм, которые отличаются способностью выдерживать более высокие нагрузки. Большинство наборов на Российском рынке комплектуются битам под посадочный шестигранник 8 мм (5/16"). У бит увеличена прочность и способность выдерживать высокий крутящий момент. Длинные силовые биты используются для работы с крепежом в глубоко посаженных местах

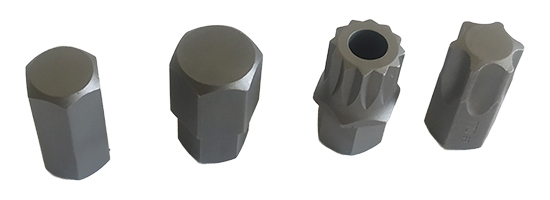

Силовые биты 14 мм

Биты силовые 30 мм под адаптер 1/2" — 4 шт.:

• TORX: T70;
• 12-ЛУЧЕВОЙ (SPLINE с отверстием под штифт): M16;
• ШЕСТИГРАН. (HEX): H14, H17.

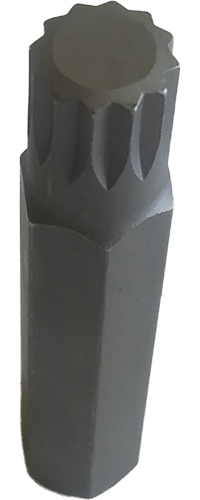

Бит силовой длинный 75 мм под адаптер 1/2" — 1 шт.:

• 12-ЛУЧЕВОЙ (SPLINE): M14.

В наборе присутствуют уникальные силовые биты с посадочным шестигранником 14 мм. Большинство из них используется для откручивания и закручивания сливных пробок масляного поддона двигателя или КПП. Подобные биты — редкость для комплектации универсального набора.

Ключи

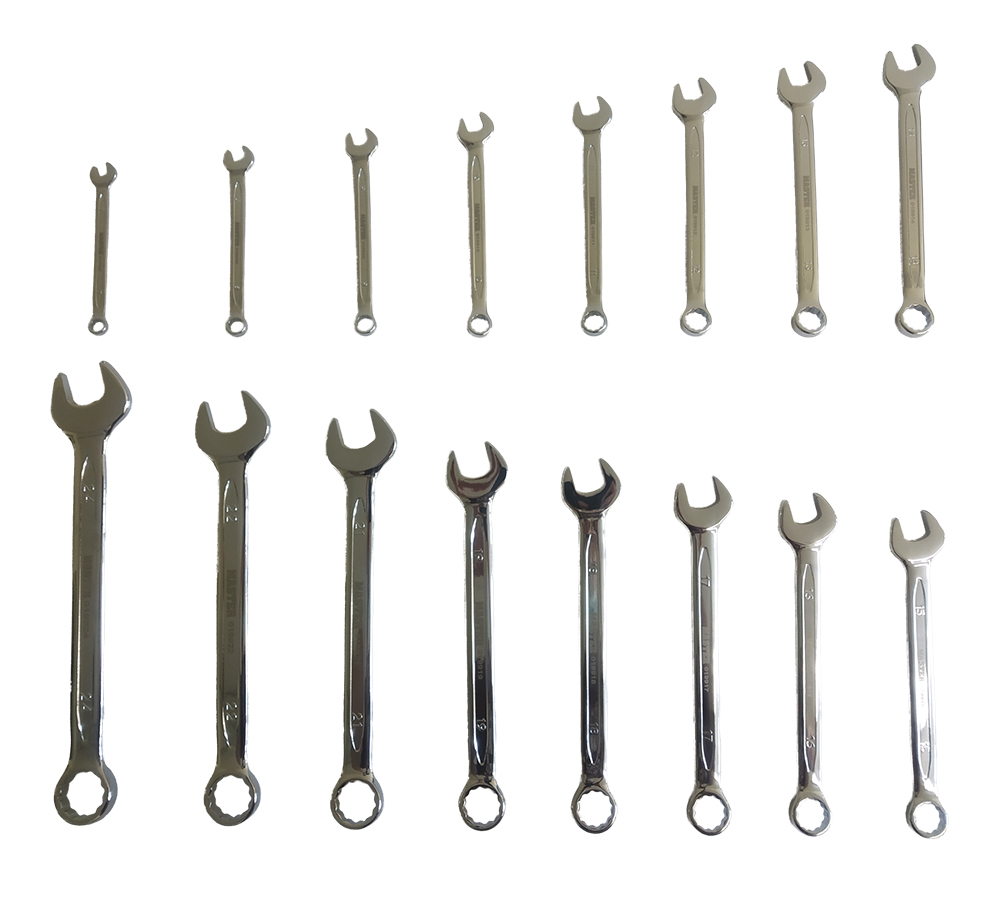

Комбинированные

Количество: 16 шт.

Размеры: 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 21, 22, 24 мм.

В комплекте гаечных ключей присутствует ключ на 18 мм, который редко комплектуется в универсальных наборах инструмента.

Каждый ключ в чемодане размещен в своем индивидуальном отсеке, что делает поиск нужного размера довольно быстрым и эргономичным.

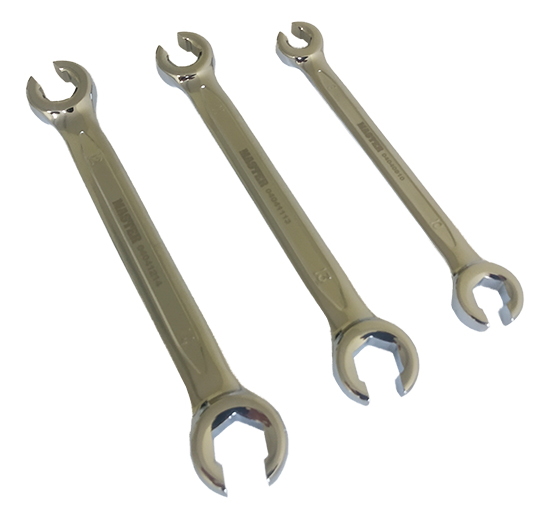

Разрезные

Количество: 3 шт.

Размеры: 8x10, 11x13, 12x14 мм.

В наборе присутствуют разрезные ключи популярных размеров для обслуживания штуцеров тормозных трубок при замене и прокачки тормозной жидкости.

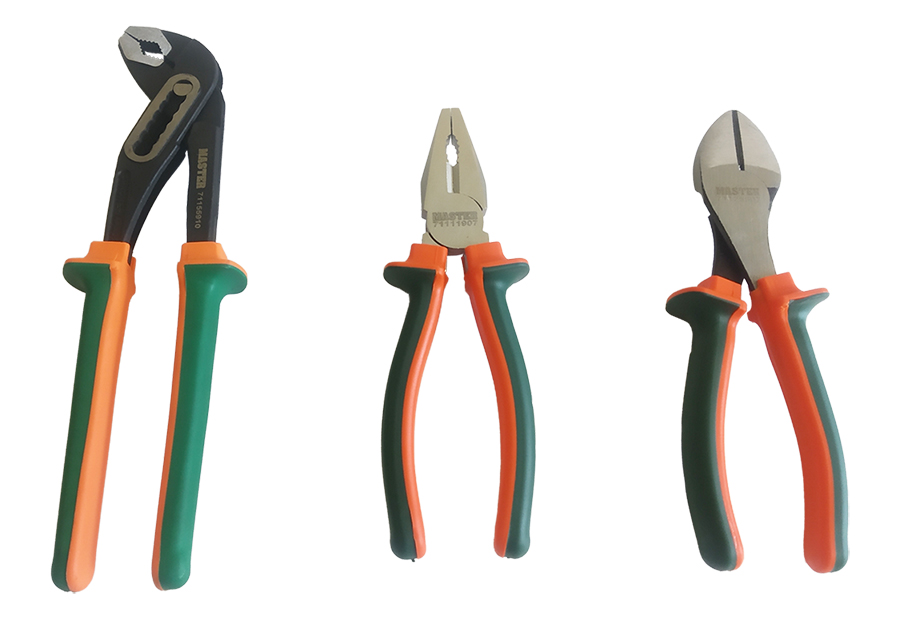

Шарнирно-губцевый инструмент

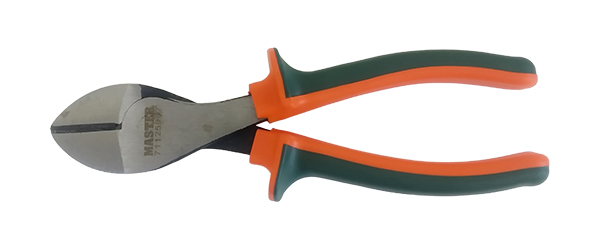

Бокорезы усиленные диагональные 180 мм

Усиленные бокорезы изготовлены из высокопрочной легированной стали, отменно заточены и сведены, имеют продолговатую часть шарнирного соединения и длинные рукоятки, обеспечивая эффективный рез различных материалов.

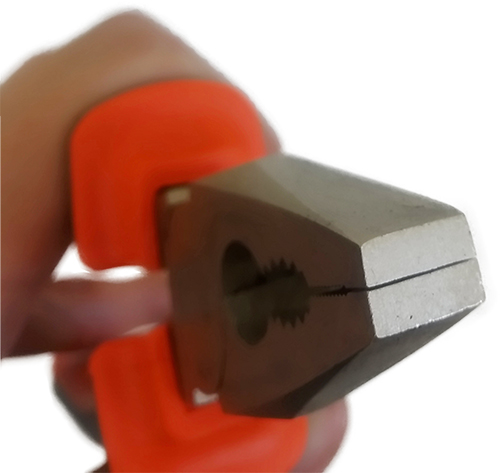

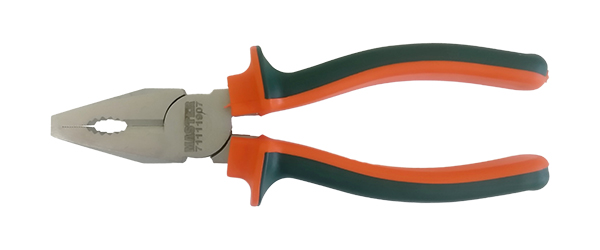

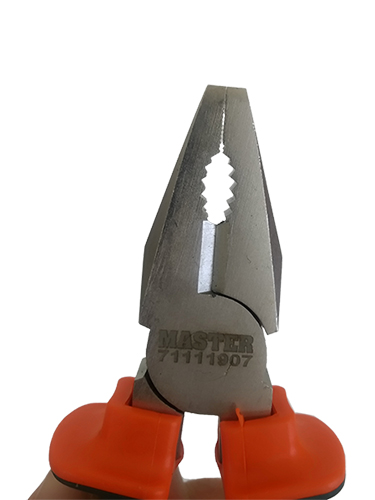

Плоскогубцы комбинированные 180 мм

Надежно фиксируют зажимаемую поверхность за счет точного смыкания губок. Оборудованы резцами для перекусывания различных материалов.

Плоскогубцы имеют минимальный технологический зазор между смыкающимися губками. На губках плоскогубцев расположена насечка из закаленных захватных зубьев, и чтобы при силовом резком смыкании рабочих поверхностей зубья не крошились друг об друга, оставаясь острыми и целыми, между губками сделан технологический зазор. К тому же наличие зазора у губок обеспечивает более плотное смыкание режущих кромок плоскогубцев.

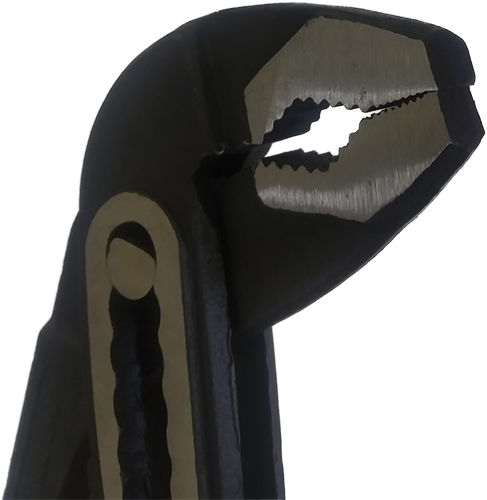

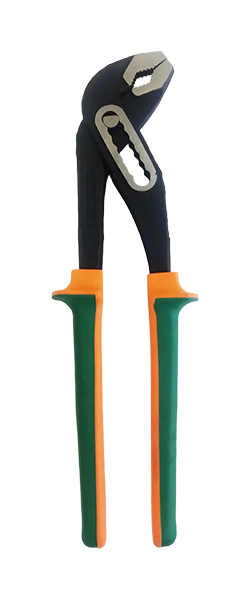

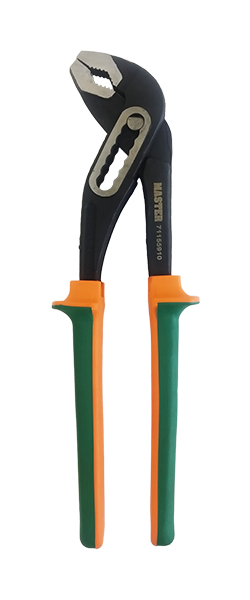

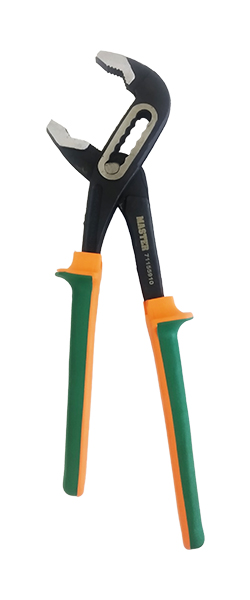

Клещи переставные 250мм, захват 0-45мм, с коробчатым шарниром

Используются для захвата и удержания различных деталей. Имеют коробчатый шарнир с направляющими канавками и классические губки.

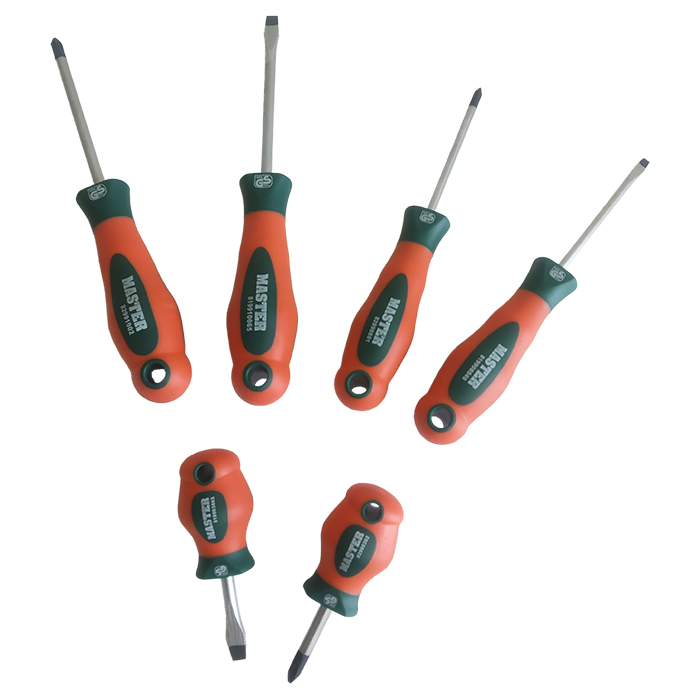

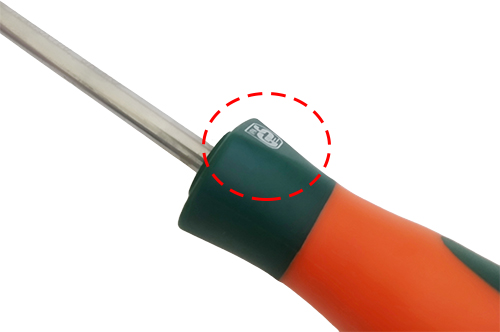

Отвёртки

Плоская: SL4 80 мм, SL6.5 38 мм, SL6.5 100 мм — 3 шт.

Крестовая: PH1 80 мм, PH2 38 мм, PH2 100 мм — 3 шт.

В набор входит 6-ть различных отверток с самыми популярными профилями. Короткие отвертки удобны для использования в ограниченном пространстве. Отвертки имеют намагниченный наконечник для удерживания крепежа. В ручке сделано отверстие для возможности подвешивания отверток на крючок. В основе формы рукояток имеется захват под рожковую часть ключа, поэтому для прикладывания большего усилия можно использовать гаечный ключ.

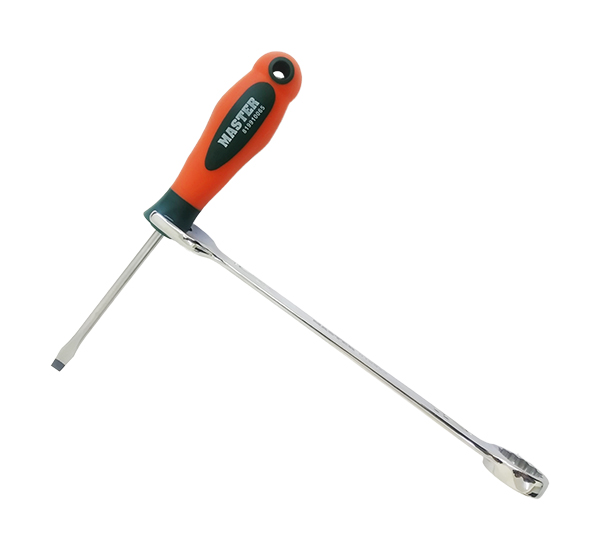

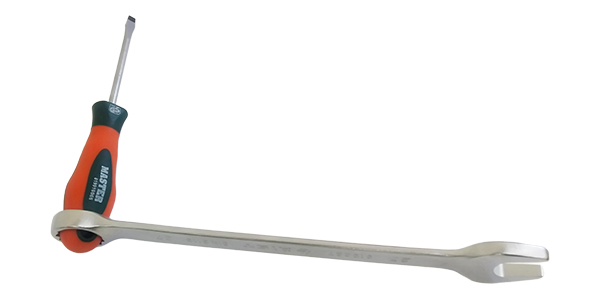

Для рычага вместе с отверткой можно использовать гаечный ключ.

Прочий инструмент

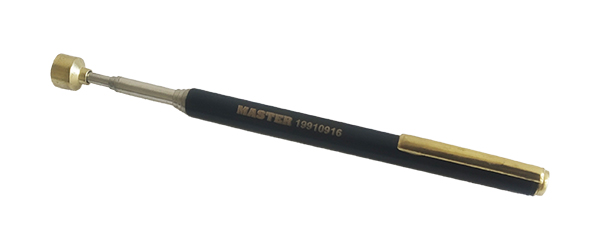

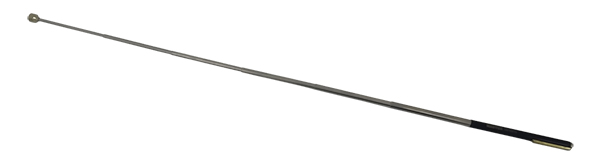

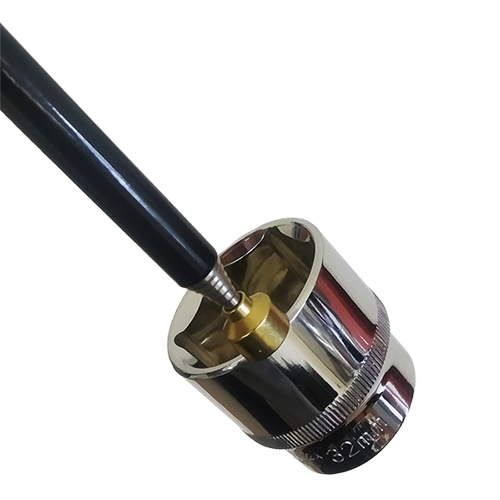

Захват магнитный телескопический

Незаменимая вещь для захвата мелких упавших металлических деталей. Способен раздвигаться до 640 мм.

Мощный магнит способен удерживать торцевую головку на 32 мм.

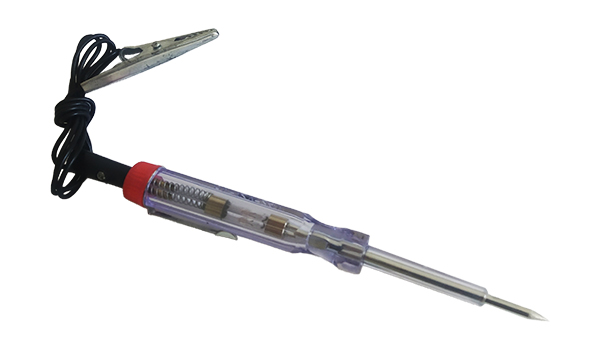

Тестер напряжения автомобильный 6-24В

Пробник (индикатор) напряжения 6-24В используется для проверки автомобильной аккумуляторной батареи, для проверки проводов на разрыв, для тестирования высоковольтных цепей и тестирование напряжения постоянного тока 6-24В. Применяется для проверки электрического и электронного оборудования в автомобилях.

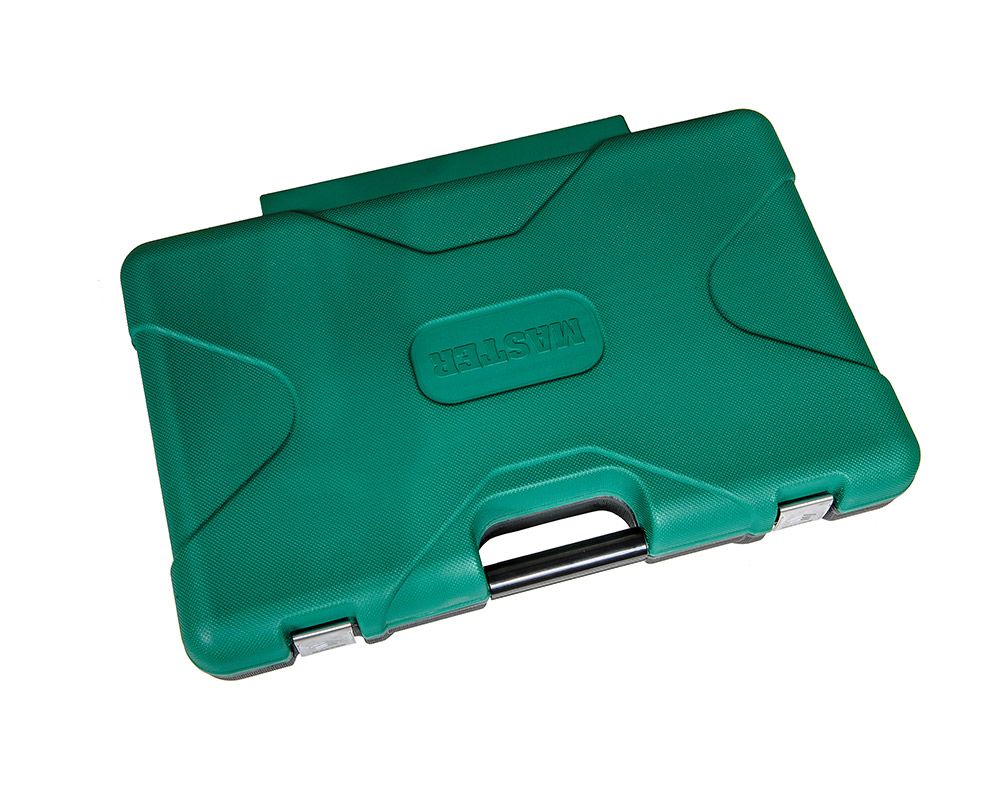

Кейс

— Имеет зелено-черную цветовую гамму, что помогает пользователю сориентироваться при его открытии и предотвратить хаотичное рассыпание предметов из гнезд нижней части.

— Усилен пластиковыми петлями почти во всю длину, оснащен легкосъемными шарнирными металлическими застежками с надежной фиксацией, а ручки кейса имеют металлические пластины, что существенно продлевает его срок эксплуатации.

— Изготовлен из ударопрочного пластика, с выверенной геометрией наружной и внутренней формы, что позволяет сочетать надежную фиксацию предметов внутри и способность выдержать большие нагрузки снаружи.

— Напротив каждого предмета размещено отображение его типоразмера, что делает поиск необходимого инструмента быстрым. Основной рабочий инструмент размещен в своем индивидуальном посадочном месте, обеспечивая максимальную эргономичность использования набора.

Материал и нагрузки

Плоскогубцы - Сталь CR40, - Твердость >HRC 40

Биты - Сталь S2, - Твердость >HRC 54

Головки - Сталь 50BV30, - Твердость >HRC 39

Ключи - Сталь 50BV30, - Твердость >HRC 39

Отвертки - Сталь CR-Mo, - Твердость > HRC 50

В храповом механизме трещоток используется пластичный CR-Mo (хромомолибденовый) сплав, который увеличивает эксплуатационные характеристики механизма, повышая предел прочности зубцов трещоток. За счет CR-Mo сплава повышается надежность храпового механизма, превышая европейские стандарты на 30%!

Усилие на механизм трещоток:

• Master - 1/4" - 74Hm, 3/8" - 247Hm, 1/2" - 640Hm
• ANSI* - 1/4" - 51Hm, 3/8" - 204Hm ,1/2" - 509Hm
• DIN* - 1/4" - 62Hm, 3/8" - 202Hm, 1/2" - 512Hm

*Европейские стандарты

Резюме

— Наличие трех основных приводов 1/4, 3/8, 1/2 позволяет грамотно распределить нагрузку на рабочую часть инструмента.

— Комплектация включает в себя максимально полную линейку головок и бит с возможностью использования механизированного инструмента.

— Два адаптера воротка, 4 адаптера биты и 4 адаптера к механическому инструменту позволяют использовать насадки со всеми видами ручных приводов, а также с шуруповёртом.

— Зеркальное, грязеотталкивающее покрытие позволяет всегда поддерживать инструмент в чистоте.

— Рукоятки из двух-компонентного твердого полипропилена и мягкого термопласта выполнены в эргономичном дизайне, что повышает безопасность использования и позволяет прикладывать большее усилие.

— Специальное исполнение разрезных ключей, шлицевые отвертки с кабинетным жалом, биты с отверстием под штифт, удлиненная тонкостенная свечная головка 14мм 90мм, трещотка 72 зуба с минимальным поворотом 5 градусов, позволяют выполнять работу в труднодоступных местах.

— Комплект наиболее распространенных отверток (6 шт.), популярных шарнирно-губцевых инструментов (3 шт.), комбинированных ключей (16 шт), в том числе 18 мм., телескопический магнит и индикатор напряжения, так же помогут в сложных ситуациях.

Аналог набора 222 предмета

Набор инструментов 218 предметов является полностью функциональным аналогом набора из 222 предметов, отличаясь лишь комплектацией битов на 1/4". При этом данный набор на 218 предметов имеет магнитную свечную головку на 18мм, улучшенный кейс с большим пустым отсеком, металлическими петлями и дополнительными боковыми замками. Более привлекательная цена на набор из 218 предметов достигается оптимизацией логистических затрат.
