Виды и особенности гидравлических съемников

17.04.2015

Съемники с гидравлическим приводом представляют собой варианты универсальных, в которых для создания усилия демонтажа используется гидравлический цилиндр. Подобный профессиональный ручной инструмент относят с съемно-демонтажному. Такие модели могут развивать усилие до 100 тС и выше. Можно выделить три варианта использования гидравлического цилиндра:

  1. Как усилителя в механическом съемнике;
  2. Как части съемника с собственным встроенным приводом;
  3. И как части съемника с отдельным внешним приводом.

Гидроцилиндр-усилитель

Гидроцилиндр-усилительИспользуется с ротными моделями механических моделей для создания усилий на верхнем пределе их возможностей, когда работа с приводом силового болта вручную затруднена (или невозможна) по причине слишком высоких усилий.

Один из вариантов такого усилителя показан на рисунке и его применение. Применение гидроцилиндра-усилителя существенно улучшает условия работы силового болта съемника (который остается неподвижным и проворачивается только для первоначальной настройки вылета захватов), но создает повышенную нагрузку на его захваты, их крепления и т.п. Такие модели могут развивать усилие от 10 тС до 100 тС- 130 тС. Область их применения ограничивается прочностью конструкции съемника.

Применение гидроцилиндра усилителя от AIST

При использовании гидроцилиндра-усилителя следует соблюдать крайнюю осторожность во избежание не только поломки, но и получения травм.

Модель с гидроцилиндром, имеющим встроенный привод

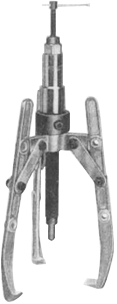

съемник с внешним гидроцилиндром AISTИногда его называют ("гидравлическим силовым болтом") он проще в использовании, но обычно не может развивать усилия более 10 - 30 тС. В них главный и рабочий гидравлические цилиндры конструктивно объединены в одном узле. В качестве привода главного цилиндра обычно используется Т-образная рукоятка. Образцы таких моделей показаны на рисунках. Силовой болт в них сохранен и служит для приведения съемника в рабочее положение, так как рабочий ход гидроцилиндра невелик.

Большинство производителей унифицируют встроенные гидравлические приводы. На картинке показана одна из моделей такого унифицированного привода в собранном виде.

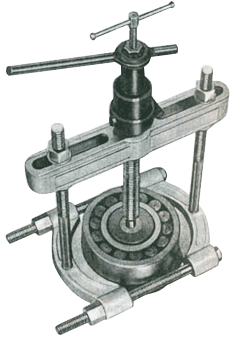

Съемник с сепаратором с гидравлическим силовым винтом AIST

Модель с внешним гидравлическим приводом

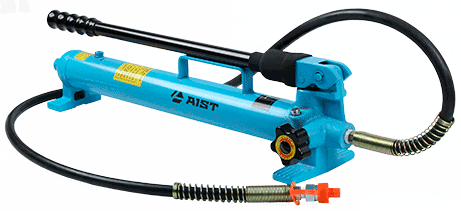

Гидравлический насос с ручным приводом от AISTТребует гидравлического насоса с ручным или пневматическим приводом, подсоединенного через гибкий силовой шланг. Большая часть таких насосов унифицирована, и они могут использоваться и с другим гидравлическим оборудованием, таким как пресс напольный гидравлический. Они развивают давление до 700 бар и существуют одной из двух разновидностей: одноступенчатым и двухступенчатым. При работе с мощными съемниками (50 тС и выше) двухступенчатые насосы удобнее: они позволяют точнее регулировать усилие.

Унифицированный гидроцилиндр от AIST

Модели с внешним гидравлическим приводом содержат встроенный гидроцилиндр. Большинство производителей унифицирует встроенные гидроцилиндры и часто поставляют их в составе систем этих демонтажных инструментов, допускающих использование как механических, так и гидравлических приводов. Сам же съемник подшипников по конструкции не отличается от аналогичных по назначению моделей с механическим или встроенным гидравлическим приводом. Подавляющее большинство из них представляют собой наиболее мощные модели из выпускаемых отдельно взятым производителем. Некоторые развивают усилие до 150 тС.
