Таблицы моментов затяжки болтов динамометрическим ключом
Момент затяжки – это усилие, которое прикладывается к резьбовому соединению при его завинчивании. Если закрутить крепеж с меньшим усилием, чем это необходимо, то, под воздействием вибраций, резьбовое соединение может раскрутиться, не обеспечивая нужную герметичность между скрепляемыми деталями, что может привести к тяжелым последствиям. Наоборот, если приложить к метизу большее усилие, чем требуется, произойдет разрушение резьбового соединения или скрепляемых деталей, например, может произойти срыв резьбы или появление трещин в деталях.
Для каждого размера и класса прочности резьбового соединения указаны определенные моменты затяжки. Все значения занесены в специальную таблицу усилий для затяжки динамометрическим ключом. Обычно, класс прочности болта указывается на его головке.
Классы прочности для метрических болтов
Класс прочности указывается цифрами на головке.

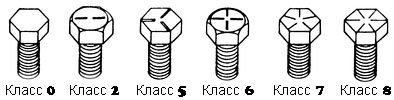

Классы прочности для дюймовых болтов
Информация о прочности выполнена в виде насечек на головке.
Резьбовые соединения затягивают стрелочным, предельным или цифровым динамометрическим ключом.

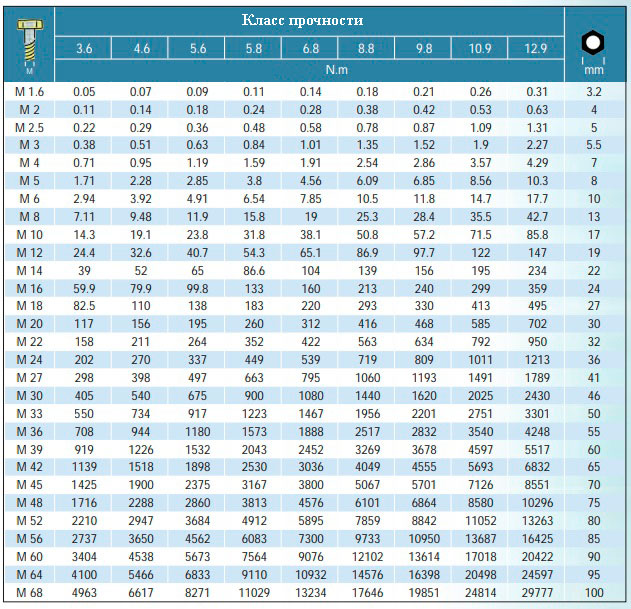

Таблица усилий затяжки метрических болтов
Усилие указано в Ньютон-метрах.
Таблица усилий затяжки дюймовых болтов
|
SAE
класс болтов |
1 или 2
|
5
|
6 или 7
|
8
|
||||||||
|
Размер
|
Усилие
|
Усилие
|
Усилие
|
Усилие
|
||||||||
|
(дюймы)-(резьба)
1/4 - 20 - 28 |
Ft-Lb
5 6 |
Кг/м
0.6915 0.8298 |
Н/м
6.7791 8.1349 |
Ft-Lb
8 10 |
Кг/м
1.1064 1.3830 |
Н/м
10.8465 13.5582 |
Ft-Lb
10 |
Кг/м
1.3630 |
Н/м
13.5582 |
Ft-Lb
12 14 |
Кг/м
1.6596 1.9362 |
Н/м
16.2698 18.9815 |
|
5/16 - 18
-24 |
11
13 |
1.5213
1.7979 |
14.9140
17.6256 |
17
19 |
2.3511
2.6277 |
23.0489
25.7605 |
19
|
2.6277
|
25.7605
|
24
27 |
3.3192
3.7341 |
32.5396
36.6071 |
|
3/8 - 16
- 24 |
18
20 |
2.4894
2.7660 |
24.4047
27.1164 |
31
35 |
4.2873
4.8405 |
42.0304
47.4536 |
34
|
4.7022
|
46.0978
|
44
49 |
6.0852
6.7767 |
59.6560
66.4351 |
|
7/16 - 14
- 20 |
28
30 |
3.8132
4.1490 |
37.9629
40.6745 |
49
55 |
6.7767
7.6065 |
66.4351
74.5700 |
55
|
7.6065
|
74.5700
|
70
78 |
9.6810
10.7874 |
94.9073
105.7538 |
|
1/2 - 13
- 20 |
39
41 |
5.3937
5.6703 |
52.8769
55.5885 |
75
85 |
10.3785
11.7555 |
101.6863
115.2445 |
85
|
11.7555
|
115.2445
|
105
120 |
14.5215
16.5860 |
142.3609 162.6960 |
|
9/16 - 12
- 18 |
51
55 |
7.0533
7.6065 |
69.1467
74.5700 |
110
120 |
15.2130
16.5960 |
149.1380
162.6960 |
120
|
16.5960
|
162.6960
|
155
170 |
21.4365
23.5110 |
210.1490
230.4860 |
|
5/8 - 11
- 18 |
83
95 |
11.4789
13.1386 |
112.5329
128.8027 |
150
170 |
20.7450
23.5110 |
203.3700
230.4860 |
167
|
23.0961
|
226.4186
|
210
240 |
29.0430
33.1920 |
284.7180
325.3920 |
|
3/4 - 10
- 16 |
105
115 |
14.5215
15.9045 |
142.3609
155.9170 |
270
295 |
37.3410
40.7985 |
366.0660
399.9610 |
280
|
38.7240
|
379.6240
|
375
420 |
51.8625
58.0860 |
508.4250
568.4360 |
|
7/8 - 9
- 14 |
160
175 |
22.1280
24.2025 |
216.9280
237.2650 |
395
435 |
54.6285
60.1605 |
535.5410
589.7730 |
440
|
60.8520
|
596.5520
|
605
675 |
83.6715
93.3525 |
820.2590
915.1650 |
|
1 - 8
- 14 |
236
250 |
32.5005
34.5750 |
318.6130
338.9500 |
590
660 |
81.5970
91.2780 |
799.9220
849.8280 |
660
|
91.2780
|
894.8280
|
910
990 |
125.8530
136.9170 |
1233.7780
1342.2420 |
Для закручивания резьбовых соединений в соответствии с данными таблиц необходимо использовать специальный инструмент - динамометрический ключ.
Ниже представлены популярные модели ключей, диапазоны которых перекрывают большинство значений определенных моментов затяжки. Максимальную точность передачи крутящего момента обеспечивают электронные динамометрические ключи.
Таблицы моментов затяжки колес
Примерные значения для легковых автомобилей
Для легковых автомобилей используют ключи с присоединительным квадратом 1/2. Самыми популярными ключами являются модели с затяжкой до 200-210 Нм, например, ключи с диапазоном 28-210 или 42-210. Ниже представлены варианты подобных ключей.
Примерные значения для грузовых автомобилей и автобусов
Для коммерческого транспорта используют ключи с присоединительным квадратом 1/2, 3/4 и даже 1 дюйм. Ниже представлены варианты ключей для автобусов, коммерческих и грузовых автомобилей.
Порядок затяжки
Компания AIST располагает широким ассортиментом профессиональных ключей для выполнения различных работ с резьбовыми соединениями. У нас всегда возможно подобрать необходимый динамометрический ключ для автомобиля, как для легкового, так и для грузового транспортного средства.
*Значения таблиц моментов затяжки носят информационный характер, без ссылки на какой-либо ГОСТ.
