Единицы измерения динамометрических ключей

18.07.2018


Крутящий момент – это внутреннее усилие, которое возникает в объекте под действием прикладываемой на него нагрузки. Любое резьбовое соединение имеет определенный оптимальный крутящий момент, который зависит от материала, диаметра резьбы, размера и класса прочности крепежа. Для того, чтобы передать на соединение необходимый момент силы, используют специальный инструмент – динамометрический ключ.

Усилие может измеряться в разных единицах. Как правило, на шкале динамометрического ключа отображено несколько разных единиц измерения крутящего момента. Дабы избежать ошибки при работе и пересчета в нужную систему значений, перед покупкой и использованием инструмента необходимо убедиться, какие единицы усилия применяются на конкретной модели инструмента.


В чем измеряется усилие динамометрического ключа?


Основные единицы измерения усилия динамометрических ключей:

  • Н/м или Ньютон на метр;
  • Кг/м (кгс/м) или Килограмм на метр;
  • Кг/см (кгс/cм) или Киллограм на сантиметр;
  • lbf/ft (lb/ft) или Футофунты.

Таблица перевода усилий


  Кгс/м Н/м lbf/ft Кгс/см
1 Кгс/м 1 9.806 7.233 100
1 Н/м 0.101 1 0.737 10.197
1 lbf/ft 0.138 1.355 1 3.825
1 Кгс/см 0.01 0.098 0.072 1

Используя данную таблицу, можно с легкостью перевести единицы измерения динамометрического ключа в необходимую систему значений.


Готовая таблица перевода типовых значений



Единицы измерения динамометрического ключа на инструменте

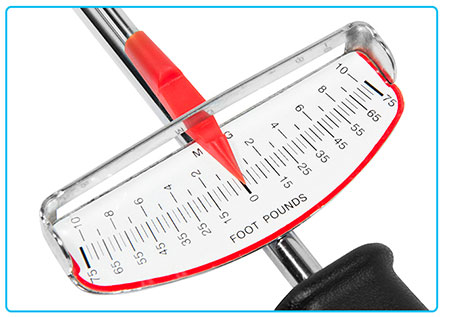

На картинке представлен стрелочный динамометрический ключ, который имеет две системы измерения крутящего момент: Кгс/м и lbf/ft.

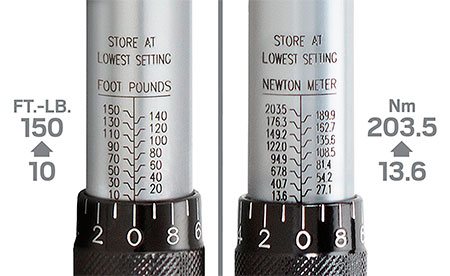

Здесь изображен предельный динамометрический ключ щелчкового типа, который имеет две шкалы с разных сторон инструмента в системах: Н/м и lbf/ft.

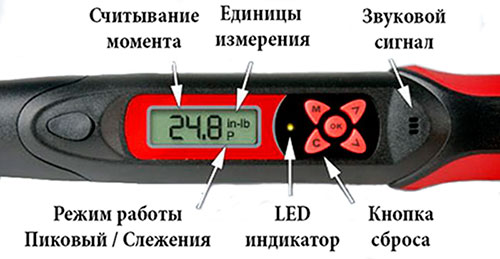

Электронный динамометрический ключ в большинстве случаев использует все основные системы измерения крутящего момента, делая инструмент не только самым точным в использовании, но и универсальным, способным работать в разных единицах. С помощью кнопок меню цифровой динамометрический ключ позволяет выбрать необходимую систему измерений.


Итог


При покупке динамометрического ключа необходимо учитывать единицы измерений, в которых производятся конкретные работы, чтобы не производить пересчет в необходимые значения.
